Eigenbau                                             aktualisiert am 14. 03. 2024

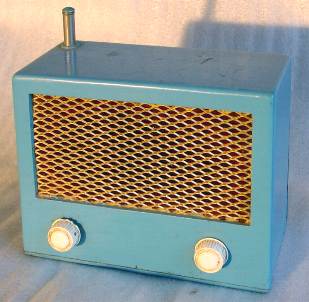

Mein erstes funktionierendes Röhrenradio:

Schaltung aus dem Radiopraktiker Jahrgang: 1958 Heft 36.  1-Röhren-Einkreiser mit der ECL82. War jahrelang als 2.Radio in der Küche im Einsatz.

Baujahr ca. 1959

Da auf Mittelwelle keine interessanten Sender zu finden sind wurde das Radio 2008, also nach ca. 50 Jahren, mittels Scanradio auf UKW aufgerüstet.

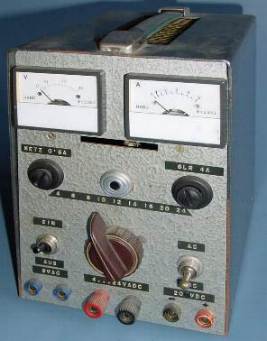

Einfaches umschaltbares Netzgerät für Gleich- und Wechselstrom, Eigenkonstruktion

Gehäuse: Stahlblech

Baujahr ca. 1967

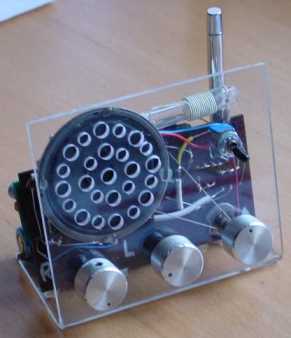

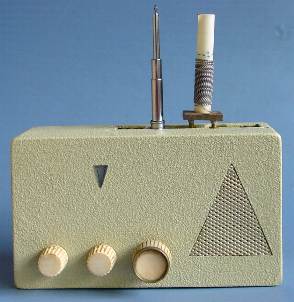

<Allbereich- Kurzwellen- Transistoraudion, aus dem Radiopraktiker Heft 4/ 1968
Zur Bereichswahl konnten verschiedene Spulen gesteckt werden.
Gehäuse: Aluminium

Neuauflage 2007>

Alle Bauteile auf einer Pertinaxplatte. Stromversorgung aus 2 ausgedienten Lithium-Ionenakkus 7,2V. Der Empfänger bringt mit der 60cm Teleskopantenne jede Menge Sender im Bereich von 3MHz bis 30MHz. Die Empfindlichkeit kann mit einem guten Kurzwellensuper verglichen werden.
Gehäusemasse BHT: 120 x 105 x 80mm.

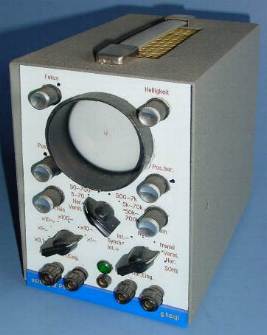

Oscilloskop P1/7 aus dem Radiopraktiker Heft 17/ 1969

Gehäuse: Aluminium, Front: graviertes Resopal, beides konnte ich in der Firma, wo ich damals beschäftigt war, selbst fertigen.

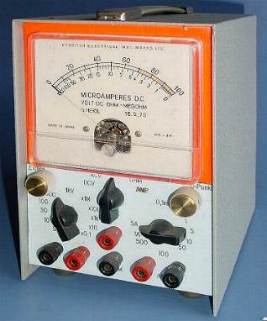

Hochohmiges Universalinstrument für Spannung, Strom und Widerstand. Eigenkonstruktion mit dem Operationsverstärker µA741 als Messverstärker.

Gehäuse: Aluminium

Baujahr: 1970


UKW-Zwerg, aus dem Radiopraktiker Heft 5/ 1971

Ein einfaches Transistor- Pendelaudion für Kopfhörerempfang

Bausatzpreis: 150 S

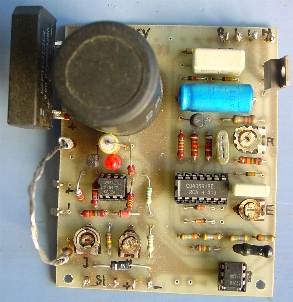

Primär-gesteuerter Akkulader

Eigenkonstruktion 1985 und 2010

Automatischer Laderegler für Bleibatterien. Arbeitsbereich: 6 bis 24V Batterien, Ladestrom: 5 bis 100A. Verwendbar für Schnell- und Dauerladung. Einstellbare Strombegrenzung, kurzschlussfest und verpolungssicher. Die Regelung erfolgt mittels Triac auf der Primärseite des Ladetrafos. Ursprünglich wurde der Phasenanschnitt mit dem TCA280 durchgeführt. Für den TCA280 werden Preise bis 70 Euro verlangt, daher:

Neue Schaltung verfügbar!

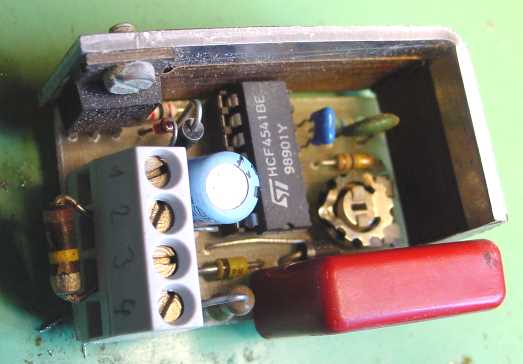

Treppenhausautomat

Eigenkonstruktion 1986

Für Einbau in Abzweigdosen. Zeitbereich: 10sec bis 10min.


Noch einige Projekte aus meiner aktiven Bastelzeit:

Heizungssteuerung für Nachtspeicheröfen mit Aussentemperatur- und Restwärmeerfassung, einstellbare Heizkurve, Aufheizphase von der Ausschaltzeit rückrechnend. Baujahr 1980

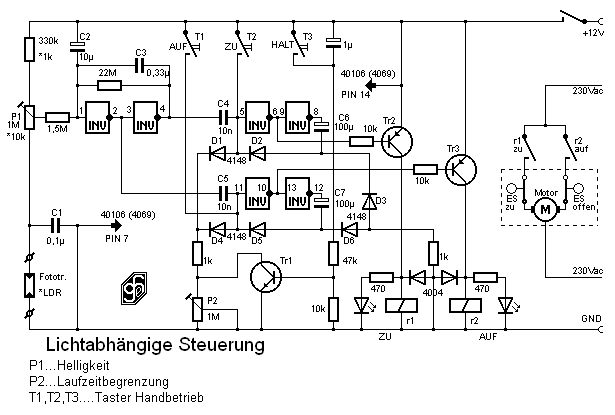

Rollladensteuerung lichtabhängig, Laufzeitbegrenzung, Schaltverzögerung bei raschen Helligkeitsänderungen. Baujahr 1982

Stoppuhr 4 Messbereiche von 10 Sekunden bis 10000 Minuten. Baujahr 1985

Pumpensteuerung mit elektronischer Niveauerfassung, Wassermangelschutz, gestaffelte Einschaltung bei Netzausfall, automatische Pumpenreihung und Laufzeitüberwachung. Baujahr 1990

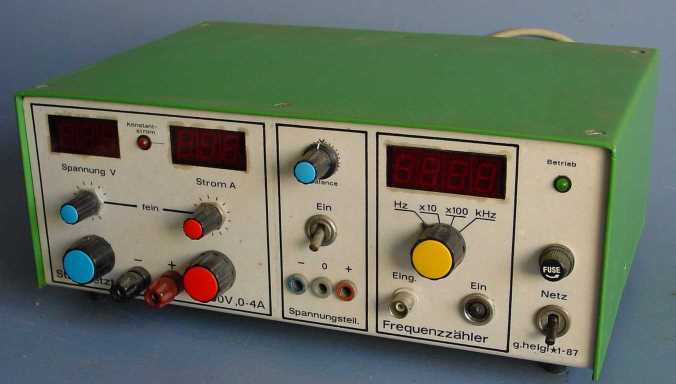

Netzgerät + Spannungsteiler + Frequenzzähler

Netzgerät: Spannung regelbar (grob und fein) von 0 bis 30V. Strom regelbar (grob und fein) von 0 bis 4A, Konstantstrombetrieb wird durch LED angezeigt.
Spannungsteiler: Spannungen von 4 bis 30V werden beliebig einstellbar geteilt.
Frequenzzähler: Bereich in 4 Stufen wählbar von 1Hz bis 100kHz.

Spannungs- und Stromanzeigen durch 3-stellige LED-Displays. Frequenzanzeige durch 4-stelliges LED-Display.

Das Netzgerät ist mit einem Primärvorregler* ausgestattet, der die maximale Verlustleistung von 120W auf maximal 20W reduziert. Der eingebaute Netzfilter reduziert die Störungen der Phasenanschnittsteuerung.

*Bei der Primärvorregelung wird der Trafo netzseitig mittels Triac besonders verlustarm geregelt.

Eigenkonstruktion, Jänner 1987.

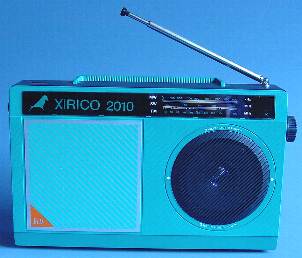

Bausatzradio von ELV: XIRICO 2010

Baujahr: 1992

Endlich kann ich sagen ein vernünftiges Radio gebaut zu haben. Nachträglich wurde das Gerät mit einem UMK-Konverter ausgerüstet, um einen kräftigen Mittelwellensender für meine Oldiradios zur Verfügung zu haben.

Bausatzpreis: 320ATS

Eigenbau, Betrieb mit 3 eingebauten Babymonozellen.

Baujahr 2001

Das Radio (Platine) stammt aus einem chinesischen Billigstgerät (50ATS) und ist erstaunlich empfindlich, es funktioniert ohne zusätzliche Antenne auf UKW.

Die Maße: 140 x 100 x 70 mm

Radio Nr.1




LED-Taschenlampe

Baujahr 2002

Klein, sparsam und hell

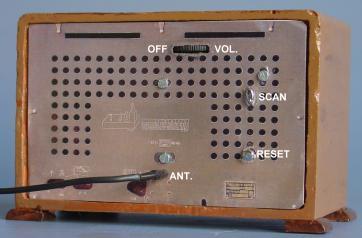

  Modell eines Ingelen Geographic

Baujahr 2003

mit eingebautem Scan-Radio.

Hybridgeographic

Baujahr 2008

Restaurationsprojekt Juni 2005

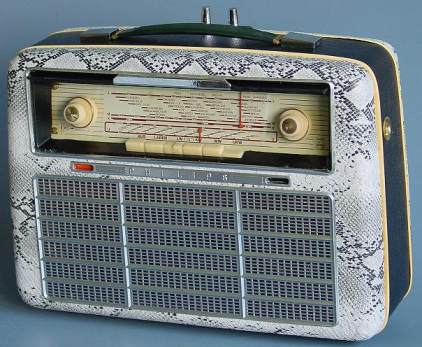

Eine Philips Colette in wirklich erbärmlichen Zustand, zerbrochenes Gehäuse, fehlende Antennen, zerschlissener Gehäuseüberzug und andere Blessuren. Aber ein Kofferradio mit 10 Röhren, Gegentaktendstufe und eingebautem Netzteil muss gerettet werden. Nach vielen Arbeitstagen kann sich das Ergebnis sehen lassen, nicht mehr original, aber doch in einem herzeigbaren Zustand.

Beschreibung



Bauprojekt März 2008
LED- Fahrradlicht

Scheinwerfer und Rücklicht mit Standlichtfunktion

Bauprojekt August 2008
Miniaturmodelle

Bastelprojekt September 2009
Volksempfänger VE301miniatur

Bauprojekt Dezember 2009
Niederspannungs-Hochstrom-Leistungsschalter

Entwicklungsprojekt Jänner 2010
Hysteresefreier Triacregler

Bastelprojekt Jänner 2010
Allbereich-Kurzwellen-Transistoraudion


Entwicklungsprojekt Februar 2011
Kleinleistungsverstärker
Entwicklungsprojekt März 2011
Universalnetzgerät

Entwicklungsprojekt Oktober 2011
Gleichstromversorgung

Entwicklungsprojekt Februar 2012
MW-Modulator mit Scanradio

Spass Februar 2013
Useless-Box

Entwicklungsprojekt März 2013
Analog-Multimeter

Entwicklungsprojekt Juni 2013
Einfache PWM-Steuerung

Bastelprojekt April 2014

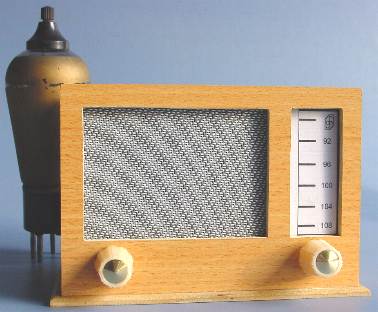

UKW-Radio mit ECC81
Bastelprojekt Oktober 2017
Einfaches Netzgerät, regelbar
Bastelprojekt August 2018
Czeija-Nissl-Fälschung funktionsfähig gemacht
Bastelprojekt September 2018
Die Saftbox

Bastelprojekt Oktober 2018
Digitales Hybrid-Netzgerät NG5005
Bastelprojekt November 2018
Universalanode mit Powerbank
Bastelprojekt Dezember 2018
Regeleinheit für DCW318

Bastelprojekt  2019
Entwicklungsprojekt Juni 2019
Künstliche Anodenbatterien


Bastelprojekt 2020
Saftbox 4
Kleiner Tesla-Trafo
Elektronische Last
Kleines Oszilloskop DSO138
Wicklungsschlussprüfer
Eumigette 382Batterie
Elektronische Sicherung

Bastelprojekt 2021
Weitbereich-Ohmmeter
Universal-DC-Wandler
Spannungswächter 1
Ingelen Geographic

Bastelprojekt 2022
Saftbox 622
Drosselwandler 822
Kleine Bastelei
Isotest 922
Abwärtswandler 922.2
Isotest 6u

Bastelprojekt 2023
Universal-Spannungswächter USW123
ESR-Tester
Ampmeter 523
Spannungsquelle 623
Step up Adapter 1223

Bastelprojekt 2024
Volt-Ohmmeter 0224
Aufwärtswandler DCW523
