Pumpensteuerung selbst gebaut

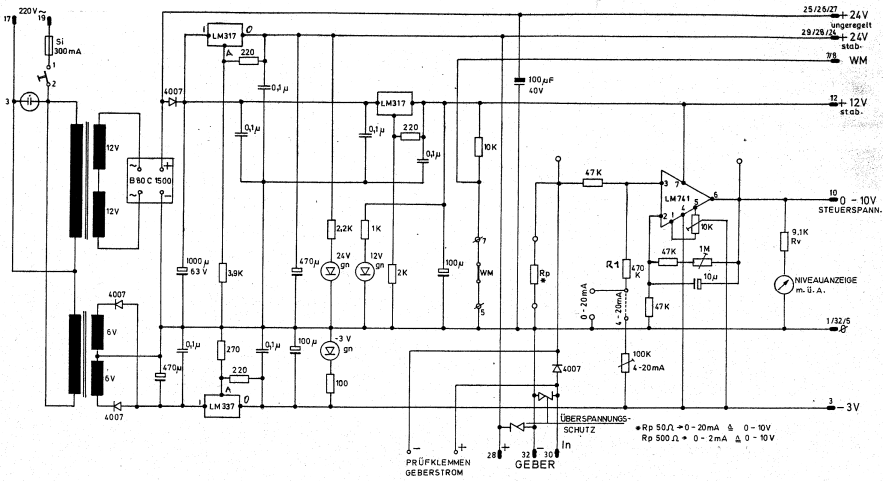

Die Wassermangelsicherung ist für die Pumpen ausserordentlich wichtig. Trockenlauf beschädigt die Pumpen! Der Wassermangelschalter (WMS) wird im Ruhestrombetrieb betrieben. Zur Sicherheit ist ein mechanischer EIN-Schalter zu verwenden. Der WMS schaltet aus bei Wassermangel (und Leitungsunterbrechung!) Als Pegelgeber wird ein Drucksensor verwendet, er wandelt den Wasserdruck in entsprechenden Konstantstrom. Bei Verwendung von Geber 4 - 20mA muss zur Kompensation Rk verwendet werden. Mit Rb wird der Bereich festgelegt. Die Niveauanzeige kann ein Voltmeter (1V) oder µA-Meter mit entsprechendem Vorwiderstand sein. Das Instrument wird nach Bedarf in Meter oder cm geeicht.

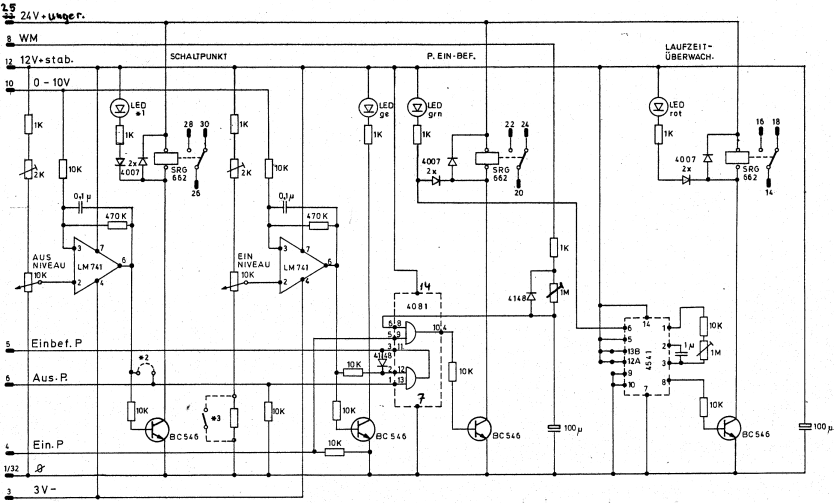

Einstellen der Schaltpegel: Im Netzteil wird der Umschalter BETRIEB - EICHEN auf Eichen gestellt. T1 (Aus-Schaltpunkt) gedrückt und mit dem Pot (Aus) der gewünschte Schaltpunkt am Instrument eingestellt. Dann T2 (Ein-Schaltpunkt) drücken und mit Pot (Ein) den Schaltpunkt festlegen. Der Aus-Schaltpunkt muss immer über dem Wassermangelschaltpunkt liegen. Die Laufzeitüberwachung kann bei bekannter und gleichbleibender Laufzeit so eingestellt (LZ) werden, dass bei deren Überschreitung eine Meldung erfolgt (Pumpe defekt oder verstopft). Der Wassermangel kann mit dem Pot AV einschaltverzögert werden. Dies ist auch wirksam bei Netzausfall. Bei mehreren Pumpen kann damit ein gestaffelter Anlauf erreicht werden. Beim Betrieb mehrerer Pumpen kann der überflüssige Aus-Schaltpunkt z.B. als Hochwasser-Melder verwendet werden (Re1*).

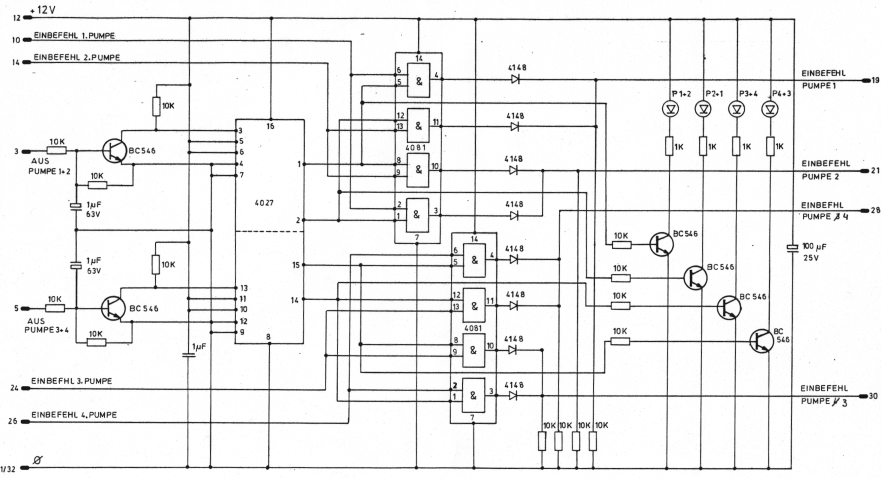

Werden mehrere Pumpen verwendet, ist es günstig eine automatische Reihung der Pumpen vorzusehen. Durch diese Reihung wird eine gleichmässige Betriebszeit aller Pumpen gewährleistet. Die automatische Reihung schaltet je 2 Pumpen abwechselnd: P1 + P2 dann P2 + P1 usw. und P3 + P4 dann P4 + P3 usw. Dazu müssen aber P1 und 2 einen gemeinsamen Aus-Schaltpunkt besitzen, ebenso P3 und P4. Die Reihungsumschaltung erfolgt jeweils nach dem Ausschalten der Pumpe. Die Reihung wird an den LEDs angezeigt.

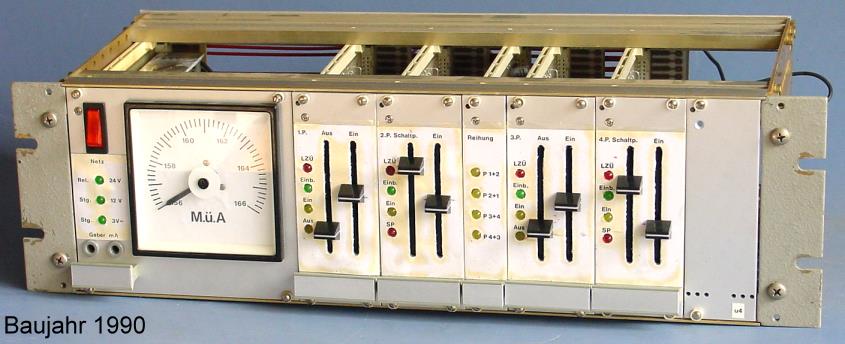

Aufbaubeispiel in einem 19" Rack.
