Netzgerät 5005

Mit der digitalen Regeleinheit DPS5005 lässt sich mit relativ geringem Aufwand ein Labor-Netzgerät herstellen.
Das DPS5005 kann Eingangsspannungen bis 50V verarbeiten und liefert Ausgangsspannungen von 0 - 45V bei einem Maximalstrom von 5A. Das ergibt eine thoretische Last von 225W. Für diese Last ist der eingebaute Kühlkörper viel zu klein, die Transistoren würden sofort den Hitzetod sterben. Die Kühlung kann etwas verbessert werden indem der Kühlkörper vergrössert wird und zusätzlich mit einem Lüfter gekühlt wird. Trotzdem sollte der Maximalstrom von 5A nicht ausgereizt werden.
Das Display zeigt die Eingangsspannung, die eingestellte Ausgangsspannung, Strom und Watt. Weiters können Maximalspannungs-, Maximalstrom- und Maximalwatt-Grenzen eingestellt werden. Es können auch bis zu 10 Voreinstellungen für Spannung, Strom und Watt programmiert und gespeichert werden. Selbstverständlich ist Konstantspannungs- und Konstantstrom-Betrieb möglich.

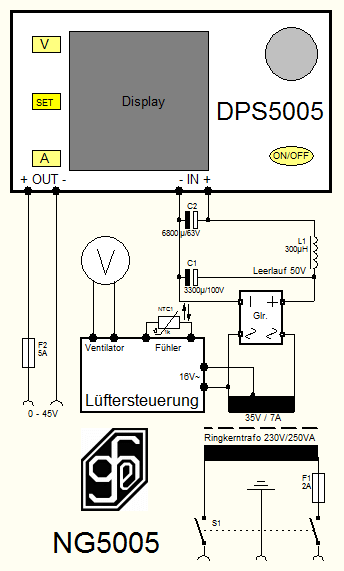

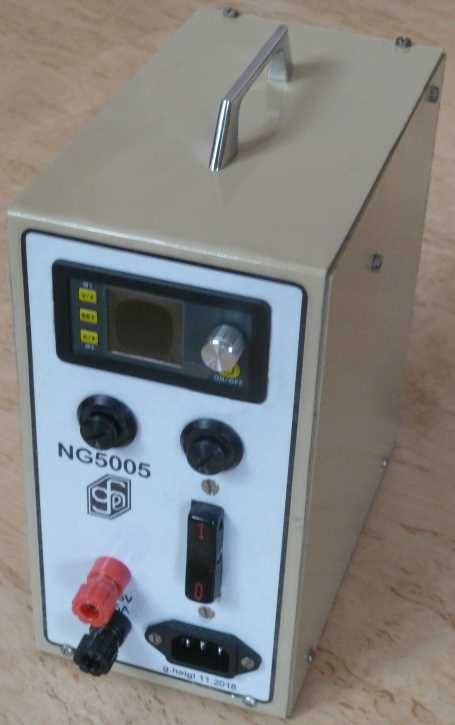

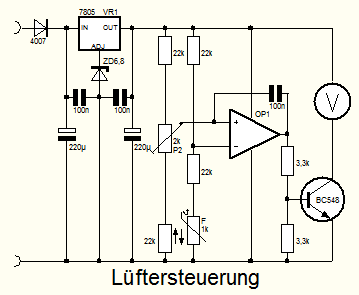

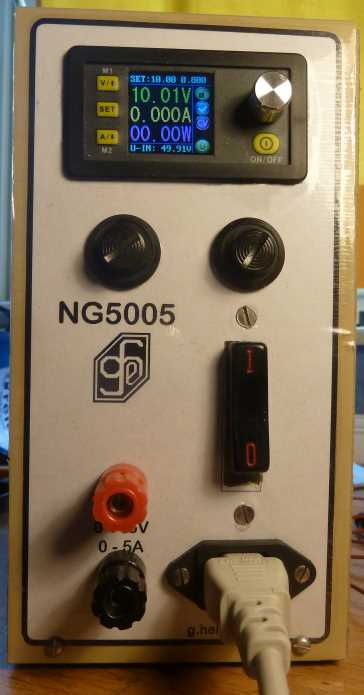

Das hier vorgestellte Gerät hat die Gehäuseabmessungen
BHT: 115 x 220 x 220mm.

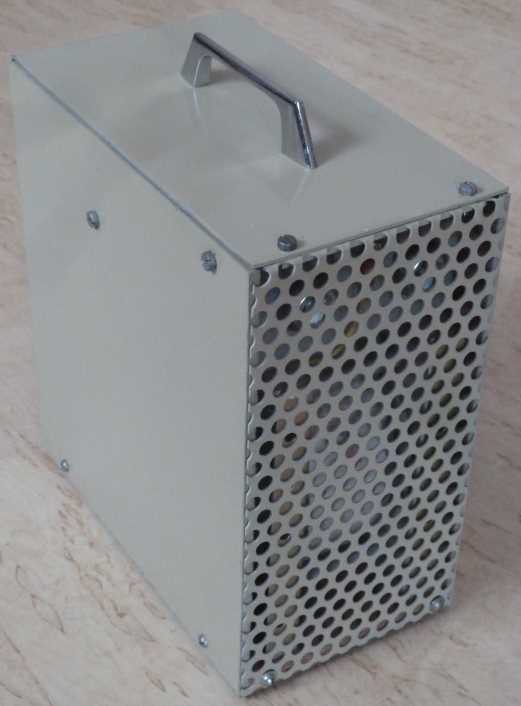

Als Rückwand wurde Lochblech zwecks besserer Kühlung verwendet.

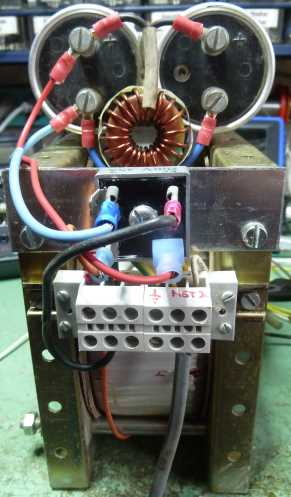

       Blick auf den Innenaufbau:

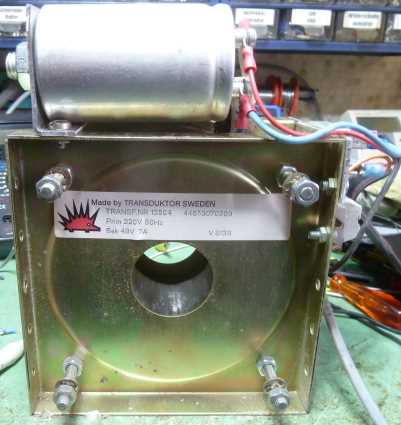

Ringkerntrafo
Gleichrichter
Elkos
Drossel
