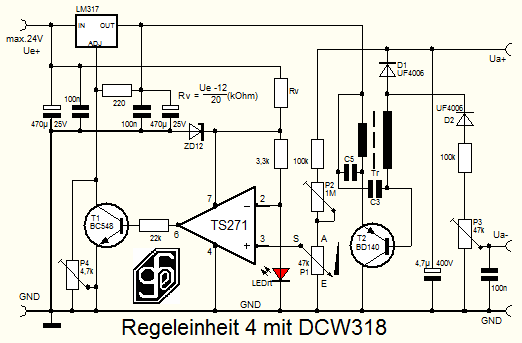

Mit P1 kann die Ausgangsspannung Ua in weitem Bereich gewählt werden. P2 dient zur Maximierung des Einstellbereiches von P1. An P3 kann eine negative Spannung Ua- eingestellt werden, die jedoch nur gering belastbar ist (negative Gittervorspannung für Röhrenprojekte). Mit P4 kann die Ausgangsspannung Ua auf einen maximalen Wert begrenzt werden.
Der LM317 und der BD140 müssen mit Kühlblechen versehen werden. Der Eingangsstrom darf 1A nicht überschreiten. Die erzielbare Ausgangsspannung Ua ist vom verwendeten Wandlertrafo Tr abhängig..
Die mit P1 eingestellte Ausgangsspannung wird über einen grossen Lastbereich stabil gehalten.

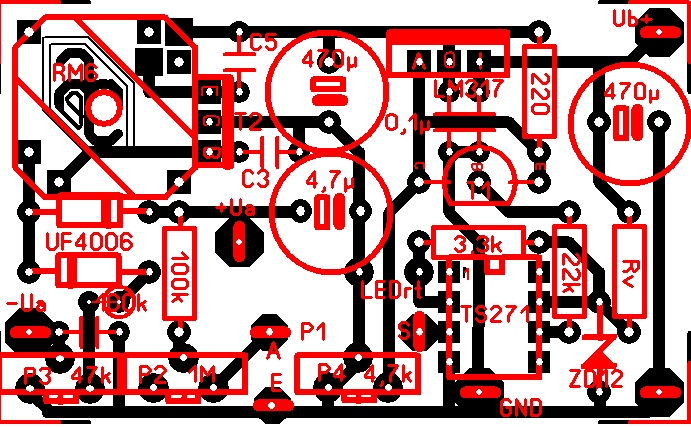

Printvorschlag 59 x 36mm.
Hier wurde der LM317 durch einen Transistor (BD901 Darlington) ersetzt.
Hinweis: Die negative Ausgangsspannung -Ua ist nicht stabil. Sie steigt bei Belastung von Ua+
Gilt für beide Schaltungen.
Ist die Eingangsspannung Ue+ zu niedrig, kann die höchste eingestellte Ausgangsspannung Ua+ bei höherer Belastung nicht mehr stabil gehalten werden.
Die Transistoren T1 und T3 müssen mit Kühlblechen versehen werden. Um sie nicht zu überlasten sollte der maximale Eingangsstrom nicht wesentlich höher als 1A sein.

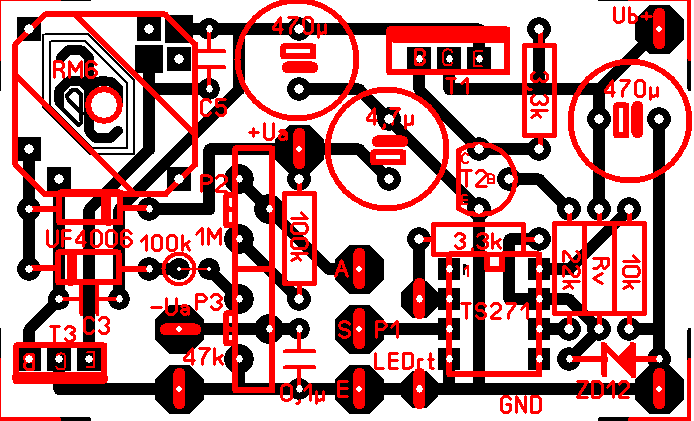

Printvorschlag 59 x 36mm.

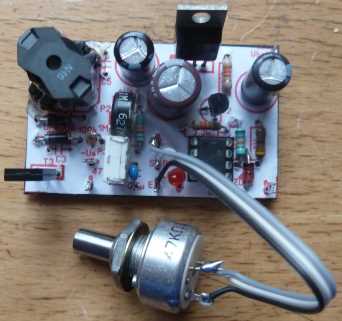

Prototyp
