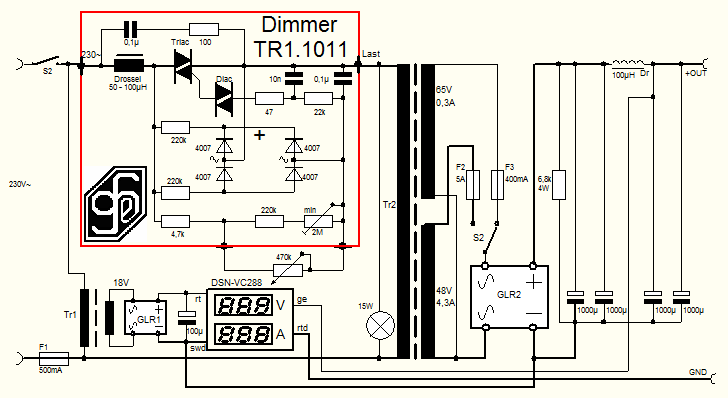

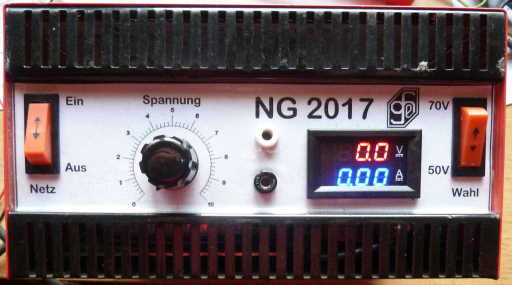

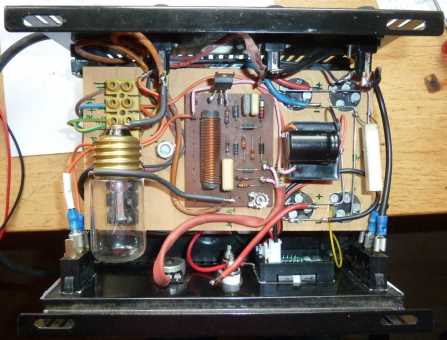

Ein einfaches regelbares Netzgerät NG 2017, gebaut aus Materialien die in der Bastelkiste vorhanden waren. Zugekauft das 2-fach Display um 10€ zur Anzeige von Spannung und Strom. Mit dem Spezialdimmer (Phasenanschnitt) wird der Ringkerntrafo Tr2 primärseitig geregelt. Da der Leerlaufstrom des Trafos sehr gering ist, muss eine Glühlampe 15 - 25W die Grundlast erhöhen damit der Dimmer klaglos funktioniert. Tr1 ein kleiner Printtrafo liefert die Speisespannung für das Display (Anzeige 0 - 100V und 0 - 10A). Der Widerstand 6,8k nach dem Gleichrichter GLR2 dient zur Entladung der Elkos. Die Innenansicht zeigt den Aufbau auf einer Resopalplatte, darunter befinden sich der Ringkerntrafo, die Elkos und die Drossel Dr. Die Sicherungen F1 - F3 sind auf der Gehäuserückseite eingebaut.
Durch die einfache Regelung ist die Ausgangsspannung lastabhängig und nicht kurzschlussfest. Es wird empfohlen den Spannungsregler auf minimal zu stellen, den Verbraucher an die Buchsen anzuschliessen und dann auf die gewünschte Spannung hochzuregeln.

Es ist nicht ratsam einen Verbraucher mit stark schwankender Stromaufnahme mit diesem Netzgerät zu betreiben, weil dadurch auch die Ausgangsspannung schwanken kann.
