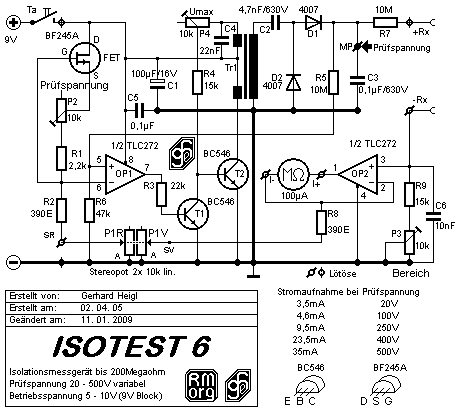

Das ISOTEST 6 besteht aus 3 wichtigen Funktionsgruppen: DC-Wandler, Spannungs-Referenz und Messverstärker.

Der DC-Wandler hat die Aufgabe aus der 9V-Batteriespannung die notwendige hohe Prüfspannung (20-500V) zu erzeugen (Sperrschwinger). Zuständige Bauteile: Tr1, T2, R4, P4, C4. C2+D1+D2 bilden eine Spannungsverdopplerschaltung, C3 ist der Siebkondensator.

Die Spannungsreferenz wird durch die Konstantstromquelle mit dem FET und R1+P2 gebildet. An Pin6 liegt folglich eine, durch P1R variable Konstantspannung. Der Spannungsteiler, gebildet durch R5/R6 ergibt an Pin5 eine Vergleichsspannung, der OP1als Komparator regelt mittels T1 die Prüfspannung auf den eingestellten Wert und hält sie konstant, auch bei sinkender Batteriespannung. Dadurch ist kein Nullpunkt-Abgleich erforderlich.

Der Widerstand R7 begrenzt den Prüfstrom der hohen Prüfspannung auf ungefährliche Werte und bestimmt den Skalenverlauf des Anzeigeinstruments.

Der Messverstärker OP2 hat die Aufgabe den Spannungsabfall an R9+P3 so zu verstärken, dass die Messergebnisse bei verschiedenen Prüfspannungen, auf einer einzigen Skala abgelesen werden können. Für die Verstärkungsregelung sind P1V und der Widerstand R8 zuständig.
