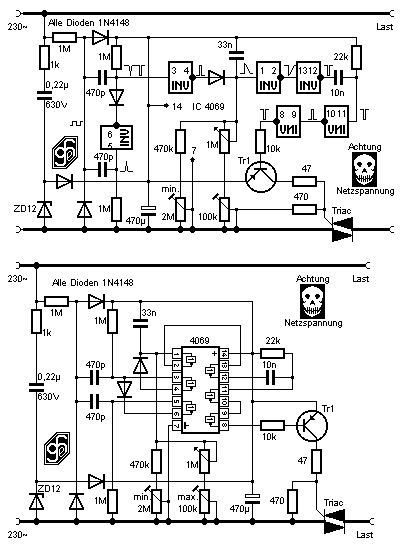

Hysteresefreier Triacregler

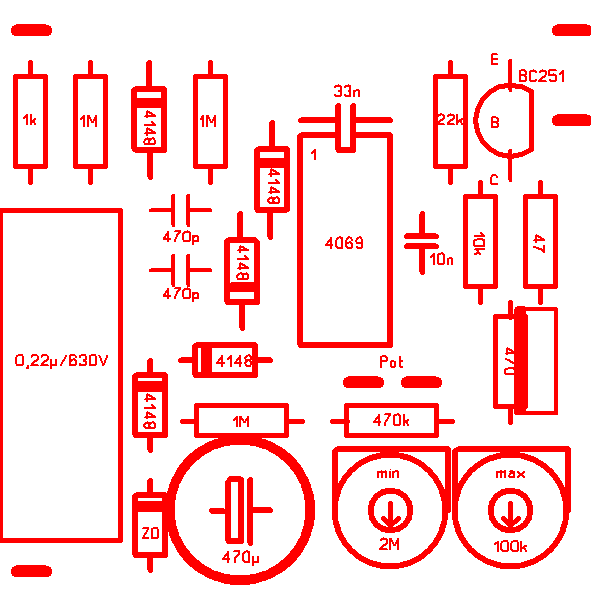

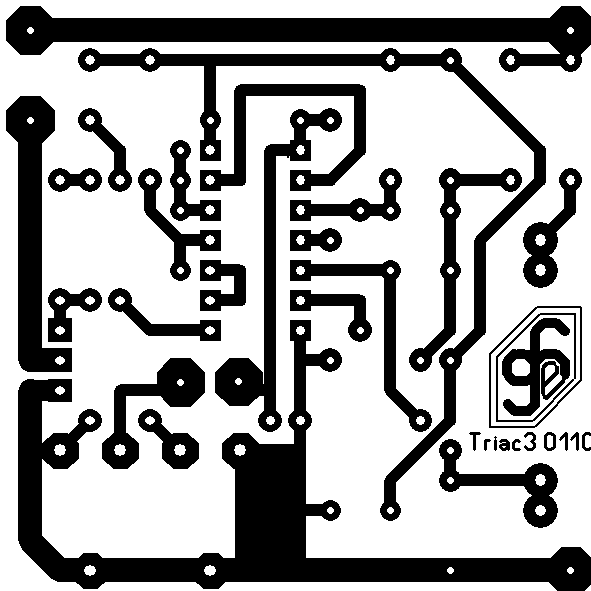

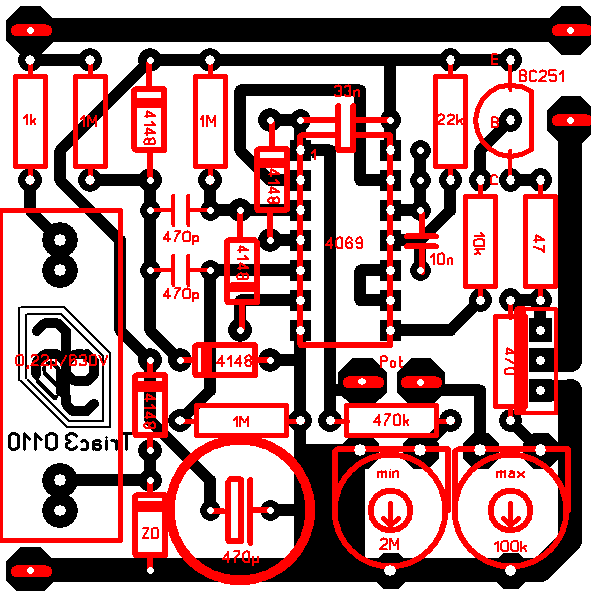

Triacregler für ohmsche und induktive Lasten gleichermassen geeignet. Statt des 1M-Regelpot kann auch ein Optokoppler verwendet werden, siehe hier. Die Grundeinstellung erfolgt mit Hilfe einer Glühlampe (ca. 40W). Mit dem "min"-Trimmpot kann auch eine beliebige Grundlast (Helligkeit) eingestellt werden. Das "max"-Trimmpot wird auf ca. 95% gestellt, im ganzen Regelbereich darf die Lampe weder flimmern noch flackern. Das Printmass beträgt 50 x 50mm.
