Primärgeregelter
Akkulader, vollautomatisch, für kleine und grosse
Bleiakkumulatoren geeignet. Bei leeren Akkus mit Restspannung erfolgt anfangs eine Schnellladung mit dem maximalen eingestellten Ladestrom. Nach fortschreitender Ladung reduziert sich der Ladestrom kontinuierlich. Sobald der Akku voll geladen ist, fliesst nur mehr ein geringer Erhaltungsladestrom. Eine Überladung und damit eine Schädigung des Akkus ist nicht möglich. Bei Akkus ohne Restspannung startet das Ladegerät nicht. Durch kurzzeitiges brücken der Lötösen "Test" kann der Lader gestartet werden. |
|
![]() |
Neue Ausführung des
primärgeregelten Akkuladers. Die
Phasenanschnittsteuerung ist erprobt und für ohmsche und induktive
Lasten gleichermassen geeignet. Grundeinstellung: Statt des Ladetrafos wird eine 40 - 60 Watt Glühlampe mit parallel geschaltetem Wechselstromvoltmeter angeschlossen. An den Lötösen "Test" wird ein 1 Megohmpot angeschlossen, bei höchstem Widerstand wird der Min.-Regler auf ca. 10V eingestellt. Nun wird das Pot auf kleinsten Wert gestellt und mit dem Max.-Regler auf 220V justiert. Bei langsamen durchdrehen des Pot darf in keinem Bereich die Glühlampe flimmern oder flackern. Falls Flimmern oder Flackern auftritt, arbeitet der Triac im Halbwellenbereich (hoher Gleichstromanteil), der Trafo wird heiss und kann zerstört werden. |
Primärgeregelter

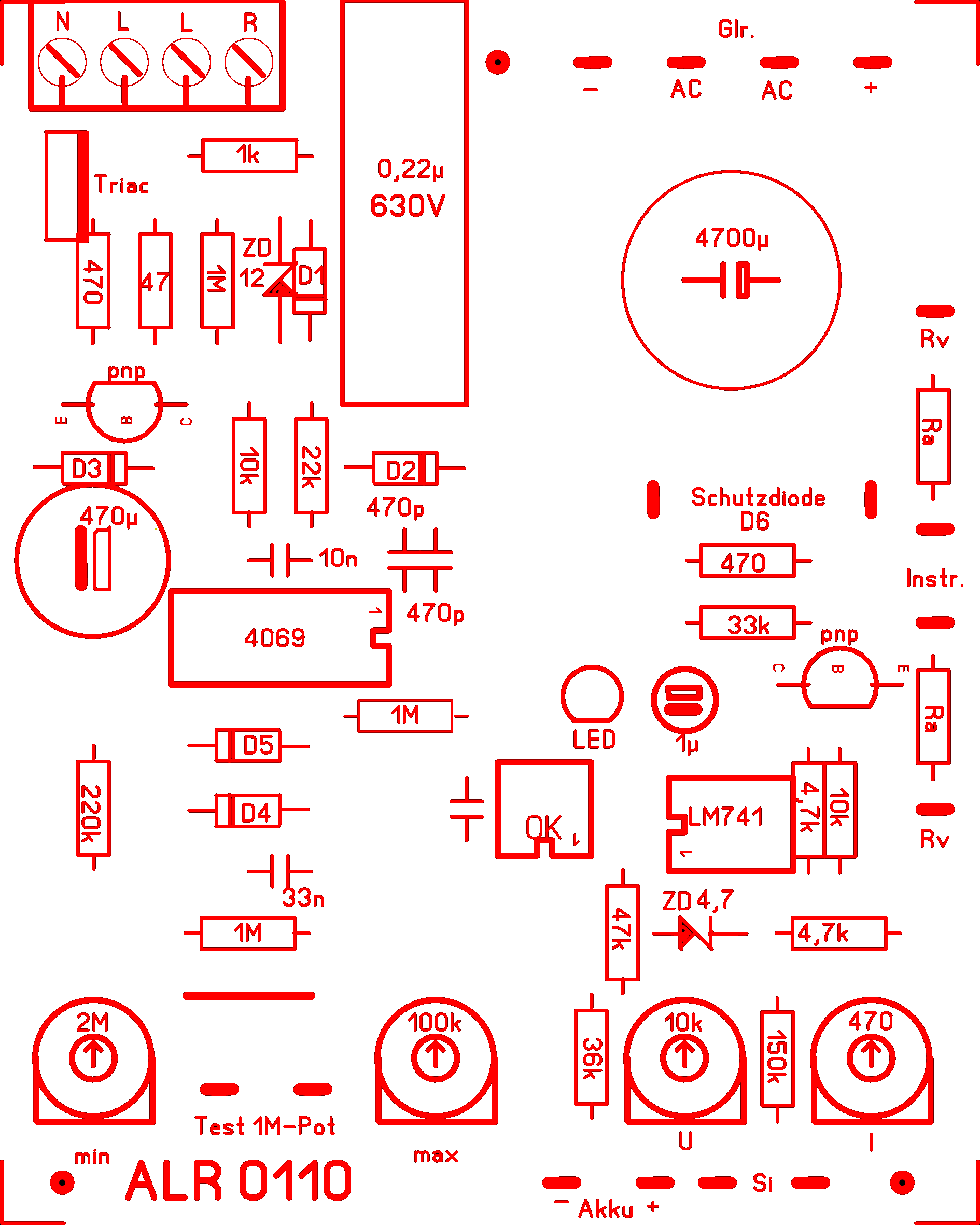

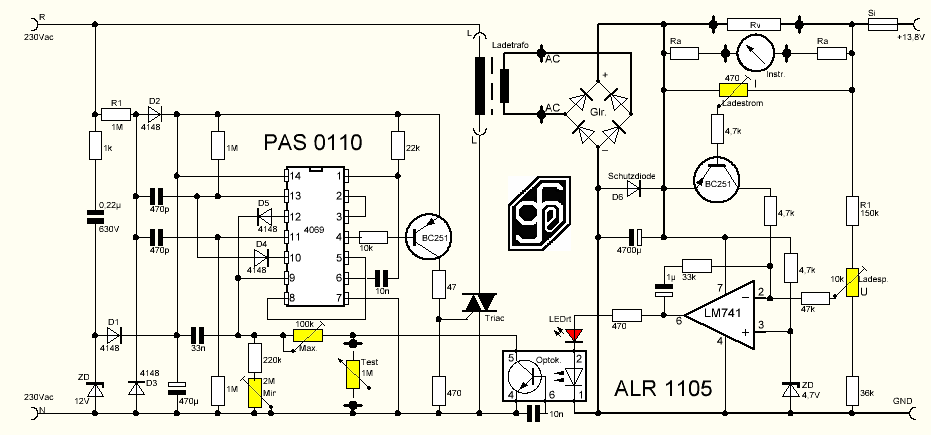

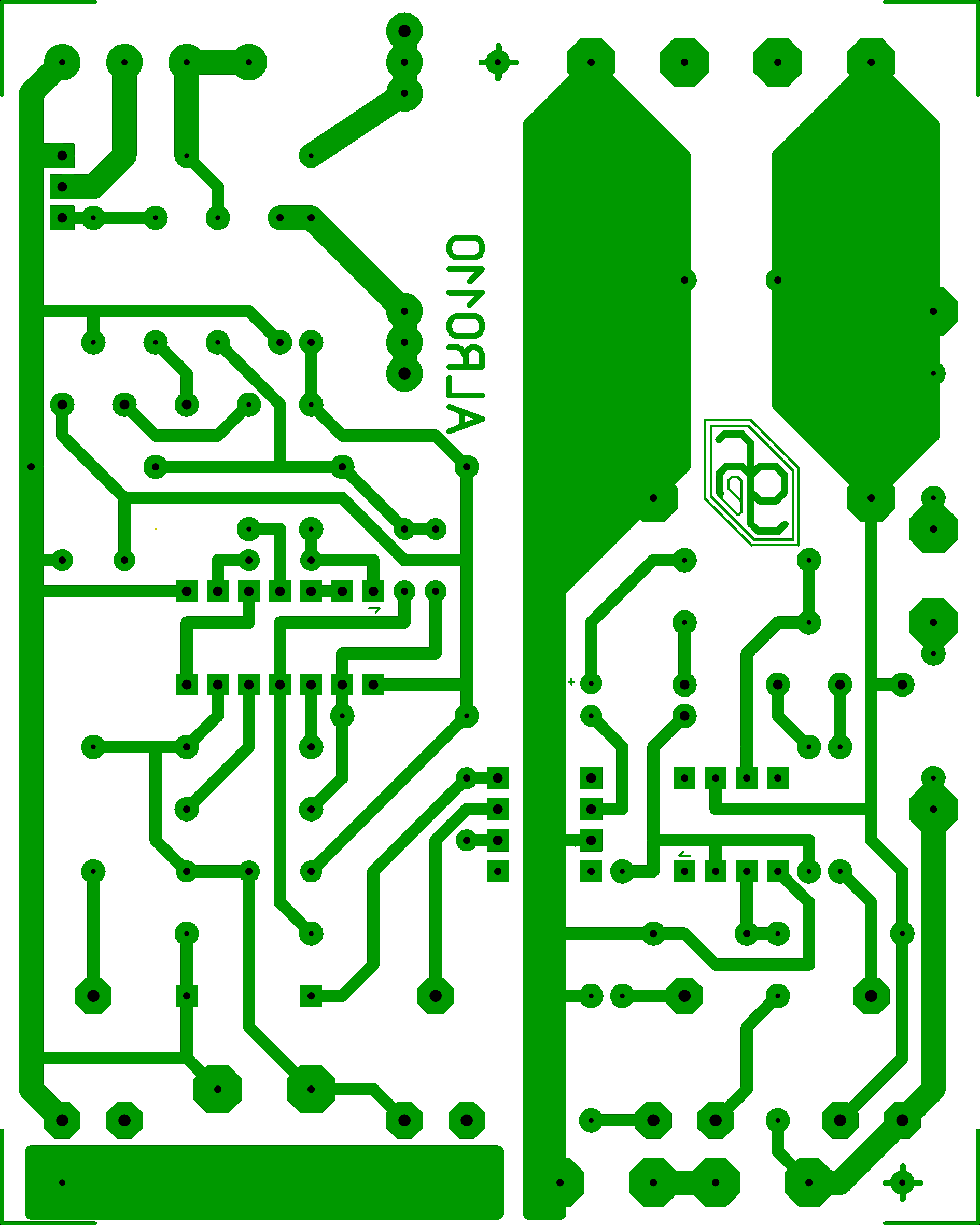

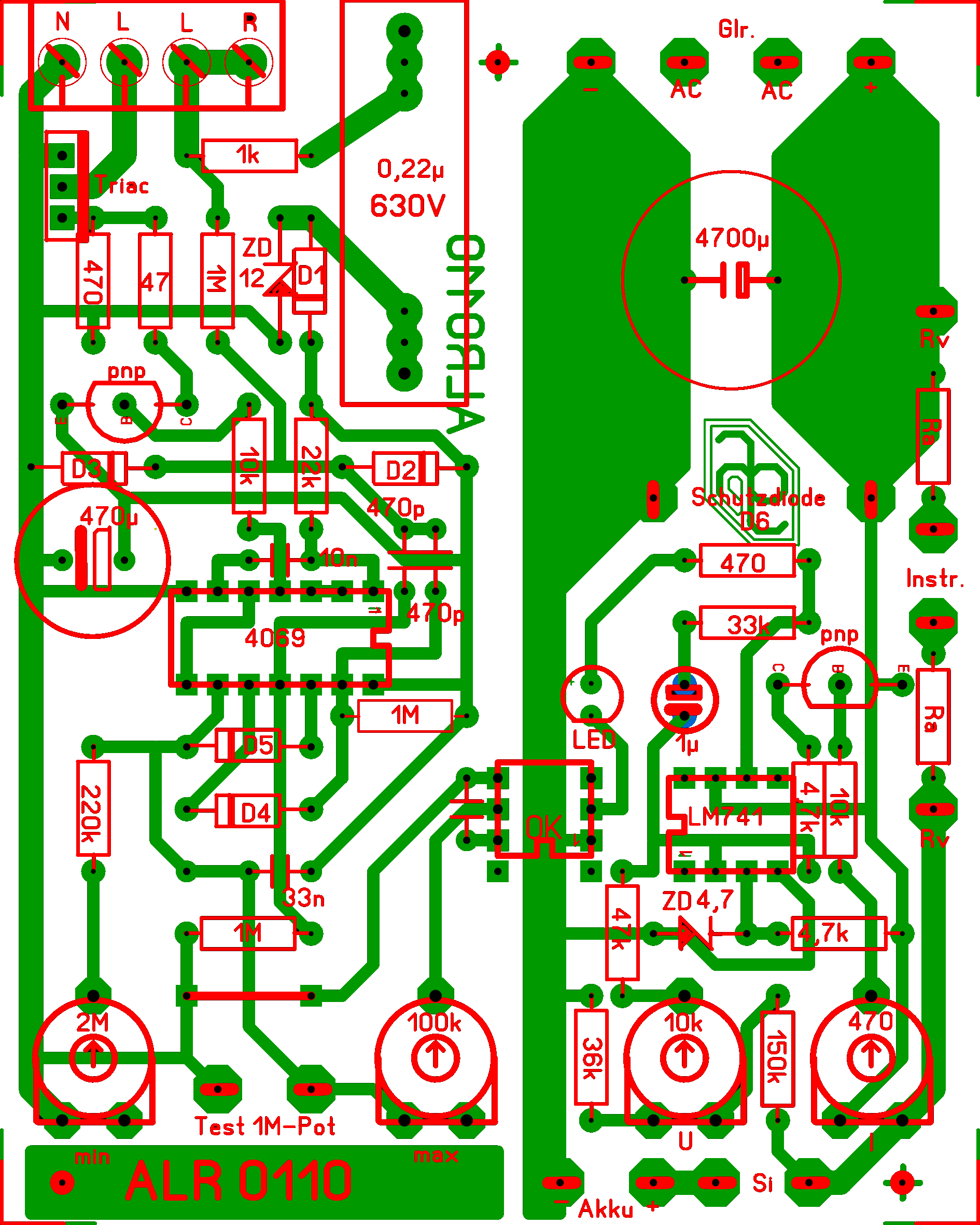

Batterielader. Für Bleibatterien von 6V bis 24V und Ladeströmen von 5A bis 100A. Achtung der linke Teil des Schaltplanes (Phasenanschnittsteuerung PAS 0110) ist mit dem Netz 230Vac verbunden! Der rechte Teil (Laderegler ALR 1105) besitzt Netztrennung durch den Optokoppler. Der Ladetrafo kann beliebig gewählt werden (zwischen 9V und 30V Ausgangsspannung und benötigter Stromstärke). Rv=Stromsensor, Wert in Ohm= 1 : max.Ladestrom in A. Ra sind Eichwiderstände für die Ladestromanzeige. Mit "I" kann die Ladestrombegrenzung eingestellt werden. R1 dient zur Bereichseingrenzung des Spannungsregler "U". Diode D6 und Sicherung Si schützen vor Falschpolung und müssen den max. Ladestrom aushalten. Bei Ladeströmen über 8A darf der Strom nicht mehr über die Printbahnen geführt werden. Der Laderegler funktioniert nur mit angeschlossener Batterie. Printmasse: 100 x 80mm. Am Beispiel einer 12V-Batterie: Der Spannungsregler "U" wird bei vollgeladener Batterie auf 13,8V gestellt. Es darf nur mehr ein kleiner Erhaltungsladestrom fliessen. Die Batterie darf immer am eingeschalteten Ladegerät verbleiben. Bei richtigem Abgleich wird die Batterie nicht überladen. |
![]() |
![]() |
![]() |
![]() |

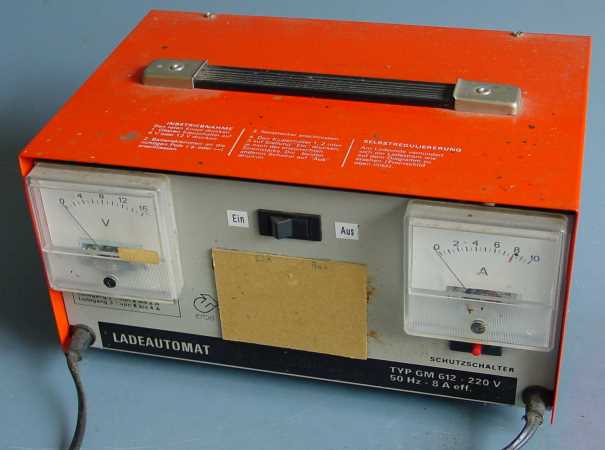

Sehr gut eignen sich die
alten handelsüblichen Ladegeräte (Bild)
für den Umbau in ein primärgeregeltes Ladegerät. Der
Elektronikprint wird in das vorhandene Ladegerät eingebunden. Um
das Gerät zu optimieren, ist noch folgendes zu empfehlen: Das
eingebaute Amperemeter ist meist ungenau und sollte durch ein besseres
ersetzt werden. Das nachträglich eingebaute Amperemeter ist
eigentlich ein mA- bzw. µA-Meter, das mit den Widerständen
Ra auf Ampere geeicht wird. Ist ein Amperemeter mit der
gewünschten Stromstärke verfügbar, kann dieses in Serie
mit Rv eingebaut werden. Die beiden Widerstände Ra entfallen dann.
Ein Voltmeter ist nicht unbedingt erforderlich. Falls im
Originalgerät ein Plattengleichrichter eingebaut ist, sollte auch
dieser durch einen Silizium-Brückengleichrichter ausreichender
Stromstärke ersetzt werden um die Spannungsabfälle zu
vermindern und damit den Wirkungsgrad zu steigern. Wichtig: Wenn das Ladegerät immer am Akku angeschlossen bleibt, muss es eingeschaltet sein. Das ausgeschaltete Gerät entleert die Batterie langsam! Wird Strom aus der Batterie entnommen, liefert diesen das Ladegerät bis zur maximalen eingestellten Stromstärke, erst bei höheren Strömen wird die Batterie belastet. |
