Vorschaltgerät

Das hier gezeigte Vorschaltgerät dient als Beispiel und zeigt die Vielfalt der Einsatzmöglichkeiten. Nicht nur als Vorschaltgerät für verschiedene Prüfaufgaben, auch als regelbare Spannungsquelle für Wechsel - und Gleichspannung kann es verwendet werden.
Glimmlampe als Betriebskontrolle
Vorschaltlampen wahlweise 15W oder 15W + 100W oder
überbrückt (direkt).
Dimmerbetrieb 230Vac oder 115Vacdc regelbar von 0 (Anfangsspannung einstellbar) bis ca. 98%. Dimmer ist hysteresefrei und fast lastunabhängig regelbar.
Vorsicht! Nicht alle elektrischen Geräte sind für Dimmerbetrieb (Phasenanschnitt) geeignet. Es können Schäden auftreten. Dies gilt für die Ausgänge 230Vac und 115Vac wenn der Dimmer aktiv ist!
Extra Messbuchsen für Strommessungen an 115Vdc (Mess.), unterbrechungsfrei durch Diode.
Amperemeter umschaltbar auf 230Vac oder 115Vacdc Ausgänge.
Voltmeter umschaltbar auf 230Vac oder 115Vdc Ausgänge.

S1....2pol. Netzschalter

S2....2pol. Umschalter für Spannungsanzeige

S3....2pol. Umschalter für Stromanzeige

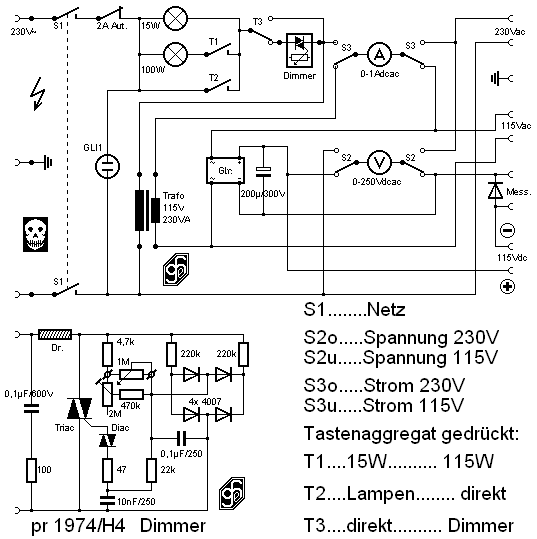

 Der Dimmerschaltplan zeigt eine Version der Phasenanschnittsteuerung die sowohl für ohmsche als auch für induktive Lasten sehr gut geeignet ist. Siehe auch hier.

Taste nicht gedrückt gedrückt
T1 15W 115W
T2 Lampen direkt
T3 direkt Dimmer
aktualisiert am 20. 07. 2012
