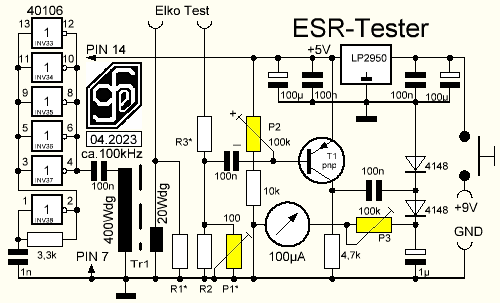

Der Tester wird von einem 9V-Block versorgt, bei einer Stromaufnahme von ca. 3mA. Die Frequenz von ca. 100kHz wird mit dem 6-fach-Schmitt-Trigger CD40106 erzeugt. Der Trafo, ein Schalenkern RM4 liefert die kleine Amplitude an die Testbuchsen. Diese Frequenz wird mit dem Transistor T1 verstärkt. Dieses Ausgangssignal wird mit den beiden Dioden 4148 gleichgerichtet und steuert das Instrument. Der ESR-Wert wird in Ohm angezeigt.

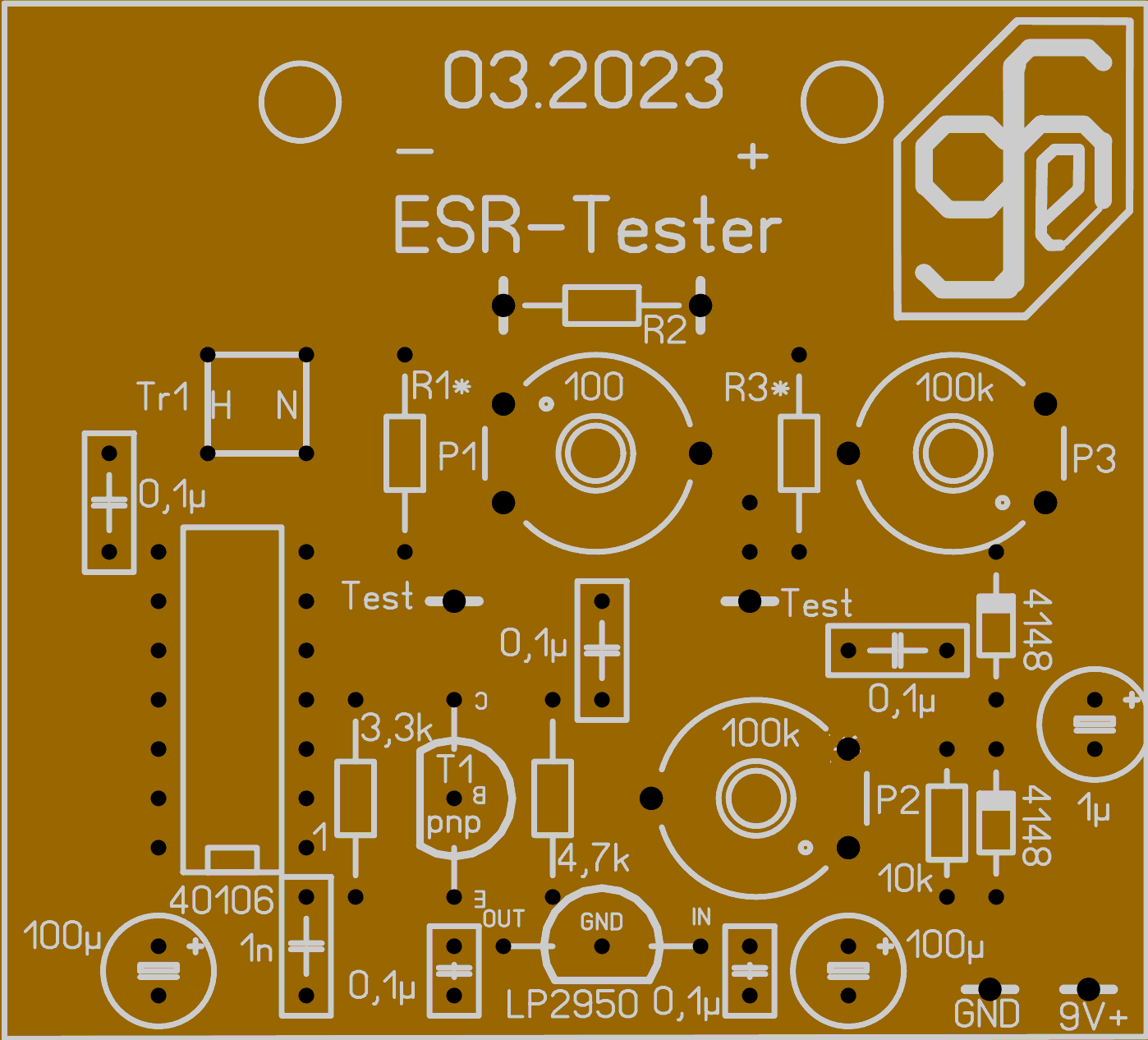

Bestückung : Beispiel Endausschlag 10 Ohm: R1*=1 Ohm, R2=1 Ohm, P1* nicht bestückt und R3* gebrückt.

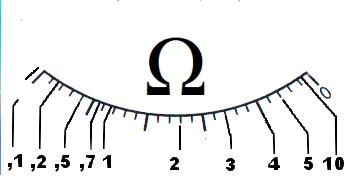

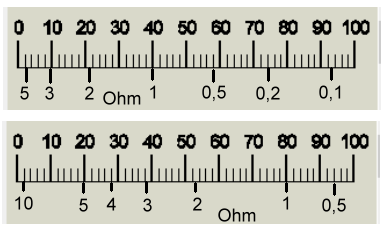

Abgleich: An Prüfbuchsen 10 Ohm-Widerstand anschliessen, mit P2 von der +Seite her auf Instrumentenskala erster Teilstrich (10 Ohm) regeln. Prüfbuchsen kurzschliessen und mit P3 auf Endausschlag (0 Ohm) regeln.

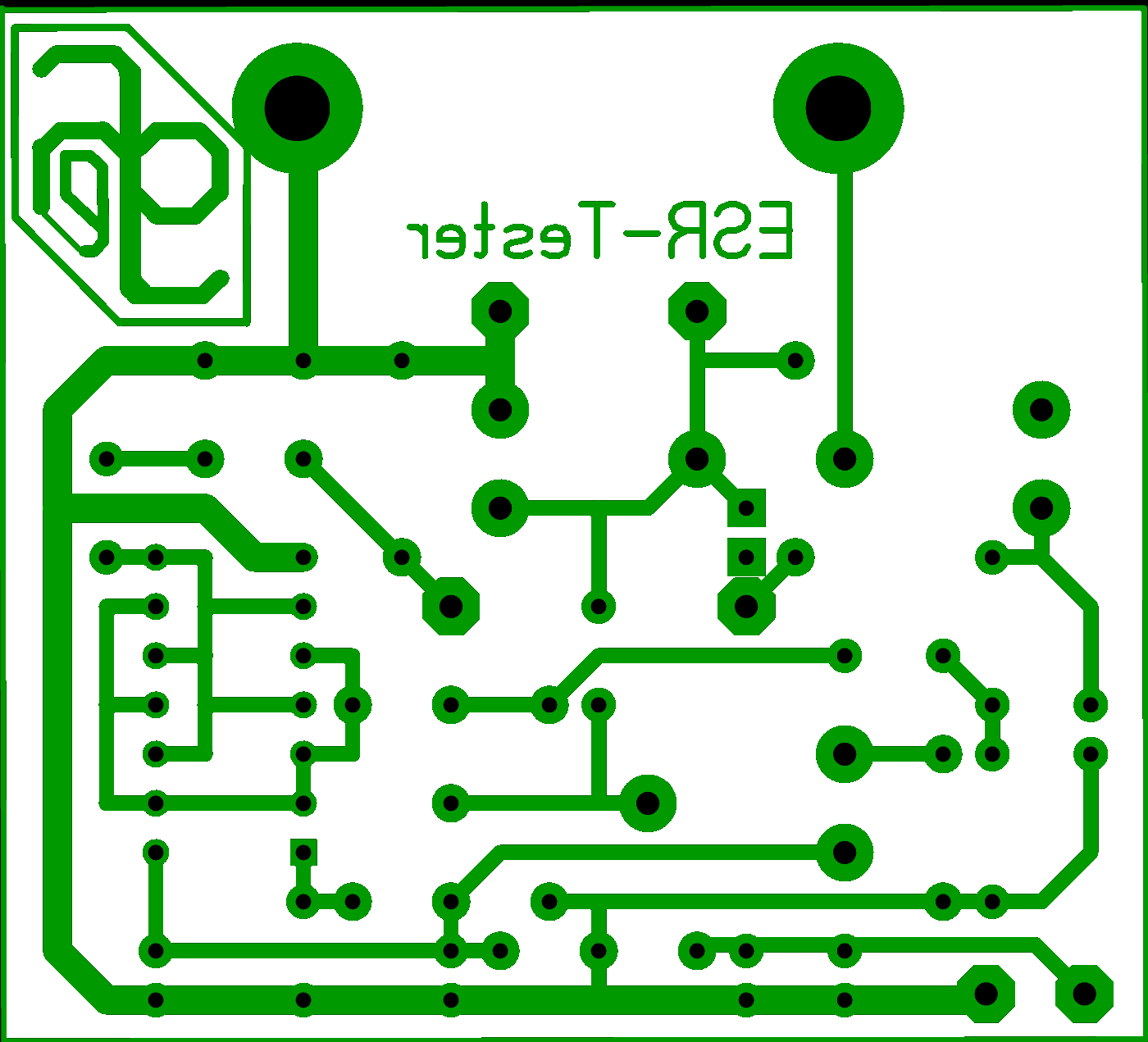

Der Print wird an den Anschlussschrauben des Instruments befestigt. Der Print hat die Abmessungen 59 x 56mm.

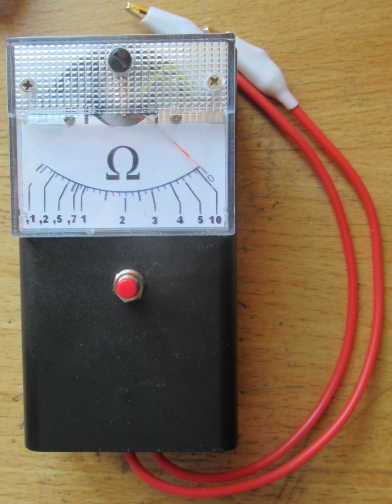

Das Instrument, der Print und der 9V-Block finden Platz im Halbschalengehäuse SD20 + SD10 mit den Abmessungen BHT: 71 x 124 x 41mm.

esr-test.pdf

esr.0423.1.pdf
aktualisiert am 05.04.2023
