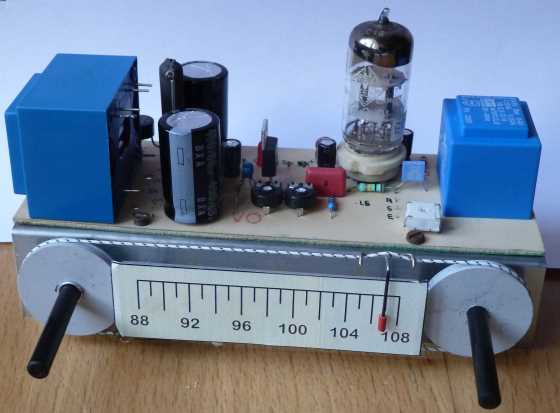

Links der Trafo Tr1, rechts der Ausgangstrafo AGT |

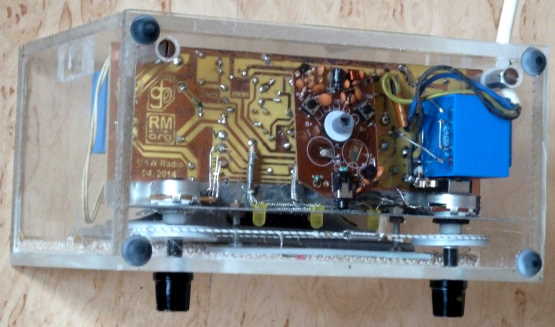

Das Radio von unten. Rechts der Trafo Tr2, in der Mitte der Print des Scanradios. Unten sind die 3 gelben LEDs für die Skalenbeleuchtung zu sehen. |
|

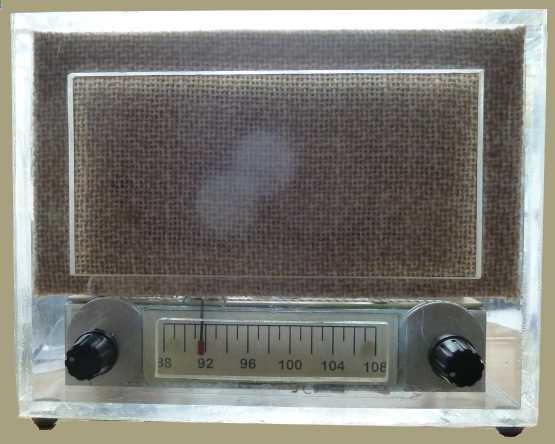

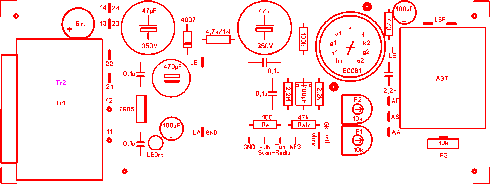

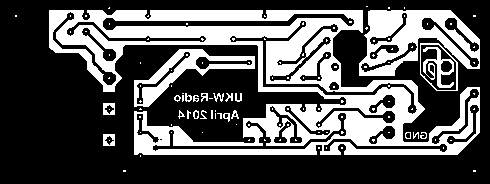

Ein kleines Eigenbau-UKW-Radio Das Radio ist mit handelsüblichen Bauteilen aufgebaut. Das rechts abgebildete Transparentgehäuse aus 5mm Plexiglas hat die Abmessungen BHT 180 x 140 x 90mm Die Printmasse: 160 x 60mm Tr1: 4,5VA 15V
Tr2: 1,15VA 2 x 6V

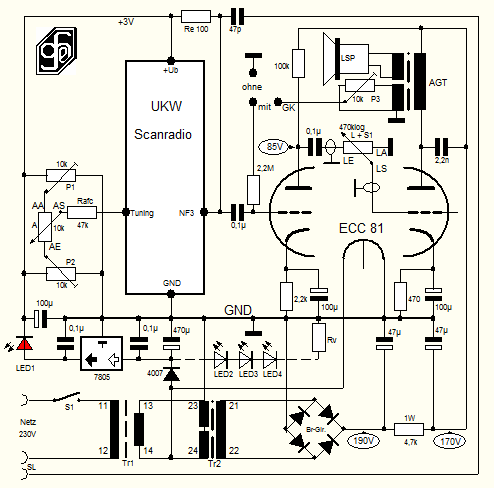

(oder 1 x 12V)AGT: 1,15VA 2 x 6V Änderung Rafc: statt 47k 470k mit 0,1µF brücken. Siehe auch hier aktualisiert am 17. 04. 2017 |
