Bausatz DSO138

Dieses kleine Oszi aus China wird von vielen als minderwertiges Spielzeug betrachtet. Werden die Ansprüche nicht zu hoch geschraubt, liefert dieses Gerätchen durchaus brauchbare Messergebnisse im NF-Bereich.

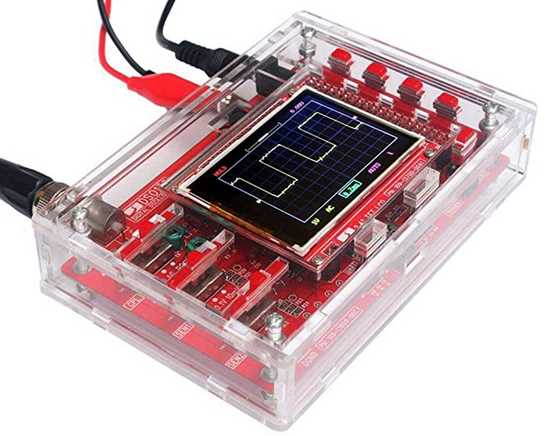

Der Bausatz beinhaltet die fertigbestückte Printplatte und zusätzlich den Gehäusebausatz.
Preis: ca.32€ (Kauf 2019)
Gehäuseabmessungen BHT: 129 x 29 x 88mm
Display: 60 x 42mm = 2,4 Zoll-TFT-Farbdisplay
Bandbreite: 0 - 200kHz, wirklich nutzbar 0 - 50kHz
Betriebsspannung 8 - 12Vdc, ca.120mA Stromaufnahme
Eingangsspannung max. 50V mit 1:1 Tastkopf (mit dabei)

Empfehlenswerte deutsche Anleitung für das DSO138
Anleitung zum Gehäusebau

Mögliche Stromversorgung:
Stabiles Steckernetzteil 9V 200mA dc
oder 9V-Block, nicht zu empfehlen wegen zu hohem Stromverbrauch.
oder 6 Stück Mignonzellen 1,5V
oder Powerbank in Verbindung mit Step-Up-Wandler
oder 3 Stück 18650 Li-Io-Zellen + 9V-Spannungsregler + Spannungswächter

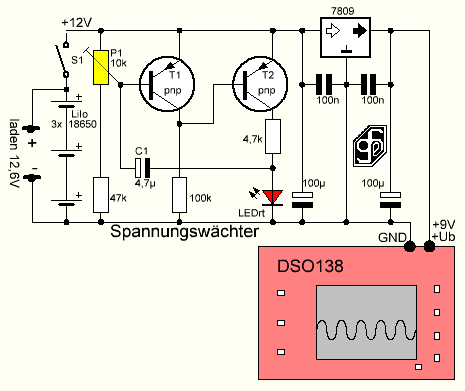

Die verwendeten Li-Io-Akkus sorgen für eine lange Betriebszeit. Der Spannungswächter warnt vor einer schädlichen Tiefentladung der Zellen und wird mit P1 auf ca. 9,5 - 10V Ansprechschwelle eingestellt. Justierung mit einem regelbaren Netzgerät vor dem Einbau.

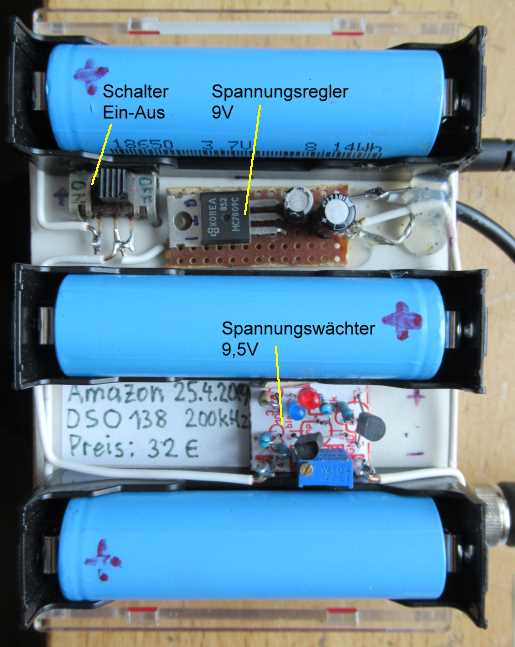

Die komplette Spannungsversorgung wurde auf der Rückseite des DSO138 montiert und zwar auf einer dünnen Pertinaxplatte 87 x 100mm, die mit doppelseitigem Klebeband auf die Unterseite des DSO138 geklebt wurde.
Die Akkus müssen zum Laden entnommen werden und mit einem geeigneten Ladegerät geladen werden.
Spannungsversorgung neu

Abmessungen des Gerätes mit Stromversorgung: 130 x 58 x 88mm BTH
