Ampmeter 523

Mein Ziel war ein Strommessgerät mit kleinem Innenwiderstand um den Spannungsabfall am Shunt (Rs) gering zu halten. Der Bereich des Amperemeters beginnt bei 10µA und endet bei 1A, jeweils Endausschlag.

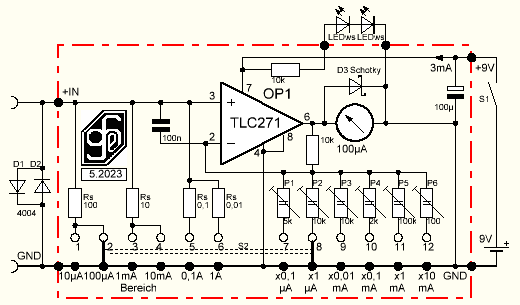

Als Trimmpotis P1 bis P6 wurden Mehrgangtrimmer gewählt. Ein gewisses Problem ist das herstellen der Shuntwiderstände Rs mit 0,1 Ohm und 0,01 Ohm. Die antiparallel geschalteten Dioden D1, D2 schützen die Shunts Rs=10 Ohm und Rs=100 Ohm vor Überlastung bei Fehlbedienung. Die Diode D3 soll das Instrument vor Überlastung schützen.
Die beiden LEDws sind im Instrument als Skalenbeleuchtung und Betriebskontrolle eingebaut (Einbau vorbereitet). Der gesamte Stromverbrauch ist mit 3mA maximal sehr gering.

Der Print mit den Abmessungen 59 x 79mm wird mit den Anschlussschrauben des Instruments befestigt.
Als Stufenschalter ein handelsüblicher Typ 2 x 6 Stufen.

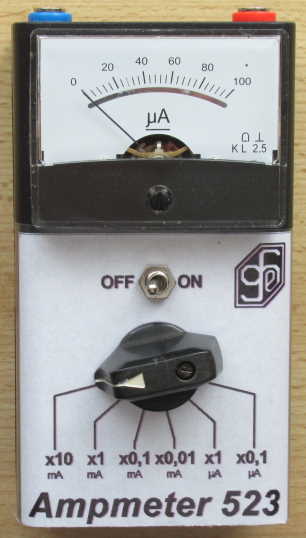

Die Elektronik und der 9V-Block finden im Halbschalengehäuse SD20 + SD10 mit den Abmessungen BHT: 70 x 124 x 40mm Platz.

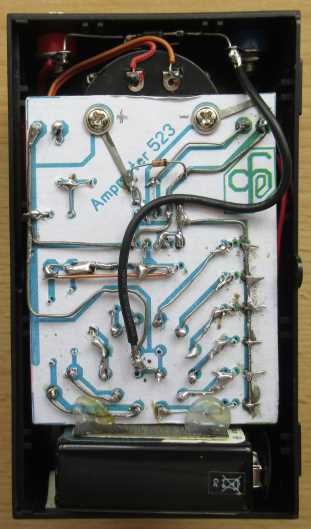

Der Aufbau ist ein Prototyp mit einem "handverdrahtetem" Print. Wie man erkennen kann wurden nachträglich noch einige Änderungen vorgenommen.

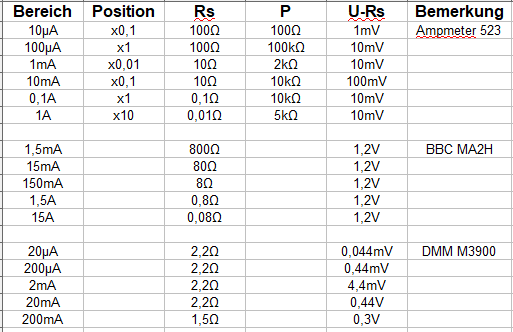

Hier die Daten des Ampmeter 523 im Vergleich mit dem BBC MA2H ein Analogmultimeter und einem Digitalmultimeter M3900.
U-Rs ist der Spannungsabfall über dem Shunt gemessen bei Vollausschlag.
