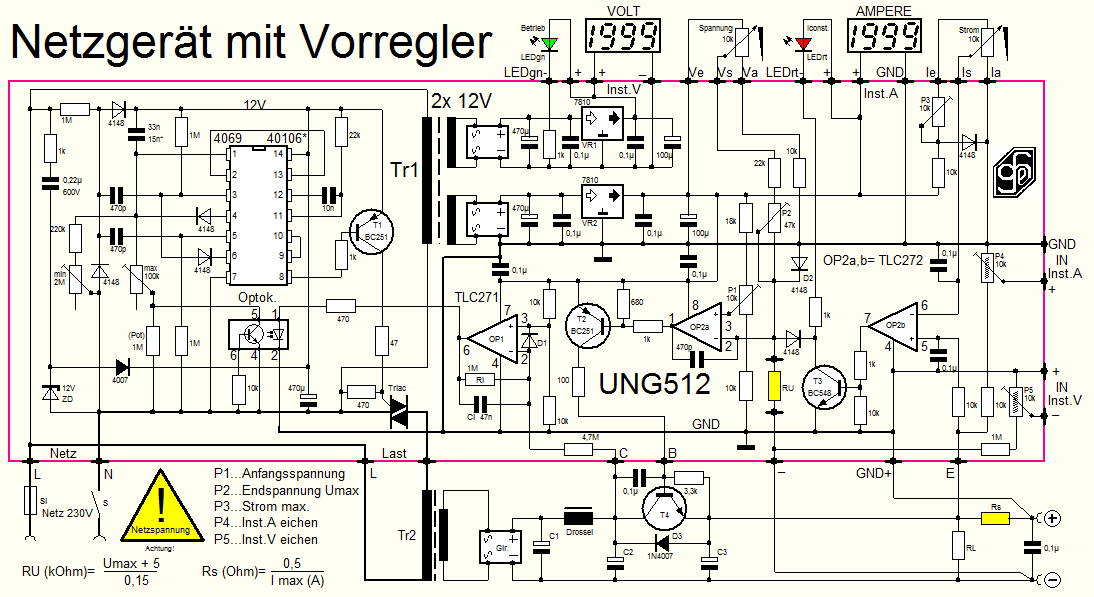

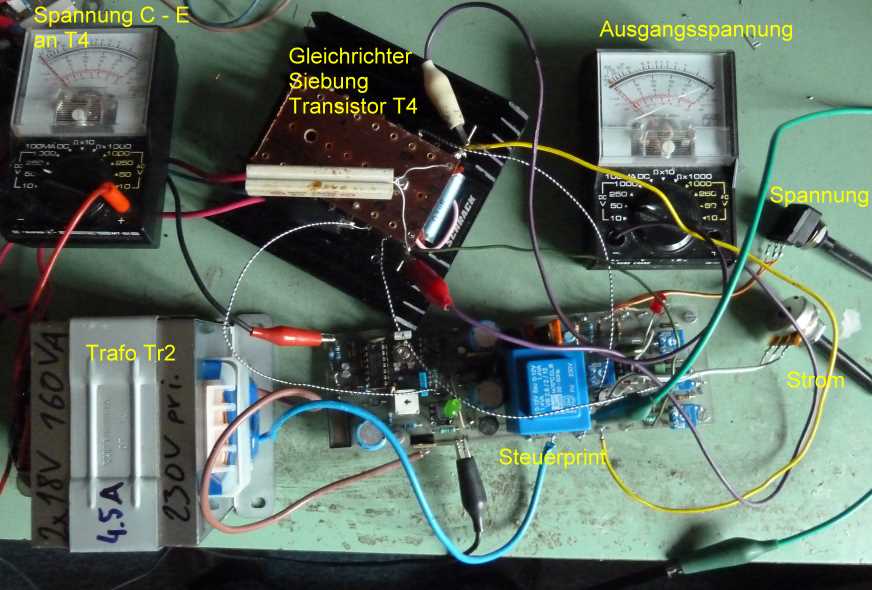

Die komplette Steuerung
des
Netzgerätes (rote Umrandung) ist auf einer Printplatte 160 x 50mm
(halbe Eurokarte)
untergebracht. Der linke Teil zeigt die Phasenanschnittsteuerung
der Vorregelung des Trafo Tr2. OP1 vergleicht
den Spannungsabfall C - E des Stelltransistors T4. Der maximale
Spannungsabfall an T4 beträgt bei dieser Schaltung ca 10V, dadurch
wird die Verlustleistung am Stelltransistor gering gehalten. Der
Spannungsabfall kann durch ändern der
Spannungsteilerwiderstände (2x 10k) an Pin3 vom OP1 angepasst
werden. Über
den
Optokoppler erfolgt die Regelung der Phasenanschnittsteuerung. OP2a des
2fach Operationsverstärkers TLC272 übernimmt die
Spannungsregelung. T2 liefert den Basisstrom für T4. OP2b ist
für die Strombegrenzung zuständig. Bei einsetzender
Strombegrenzung wird T3 angesteuert, die rote LED beginnt zu leuchten,
gleichzeitig wird über die Diode die Spannung zurückgenommen
= Konstantstrombetrieb. Trafo Tr1 (untere Sekundärwicklung)
liefert die
stabilisierte
Betriebsspannung für die Operationsverstärker, Stromdisplay
und die Referenzspannung. Die obere Sekundärwicklung liefert die
Spannungsversorgung für das Spannungsdisplay und die
Betriebskontrolle (LED grün). Der Print UNG512 ist zur Steuerung
von Hoch- und Niederspannungsnetzgeräten geeignet. Es ist ratsam
C3 klein zu wählen, damit bei Kurzschluss am Ausgang kein hoher
Entladestrom fliessen kann. Statt des Transistors T4 kann
auch ein Power MOSFET verwendet werden, vorzugsweise bei
Hochspannungsnetzgeräten.
|
Hinweise: Bitte bedenken Sie, dass auf der
Platine Netzspannung als auch die aktuell eingestellte Ausgangsspannung
vorhanden ist! Obwohl die
Spannung über T4 auf ca. 10V begrenzt ist, muss dieser Transistor
auf die volle
Eingangsspannung die nach der Gleichrichtung auftreten kann, ausgelegt
werden, denn die Vorregelung kann beim Ein- und Ausschalten kurze
Spannungsspitzen liefern, dies hat jedoch auf die Verlustleistung wenig
Einfluss.
Der Widerstand RL ist so auszulegen, dass bei höchster
Ausgangsspannung durch ihn 1 bis 2mA Strom fliessen. Seine Aufgabe ist,
die Ladung
von C3 bei unbelastetem Ausgang rasch abzubauen.
Die Dioden D1, D2, D3 sind Schutzdioden, sie haben auf die normale
Funktion keinen Einfluss.
Falls die Vorregelung nicht optimal arbeitet (über- und
unterschwingen) kann der Integrationswiderstand Ri beim OP1
verändert werden, ebenso der Kondensator Ci 47nF.

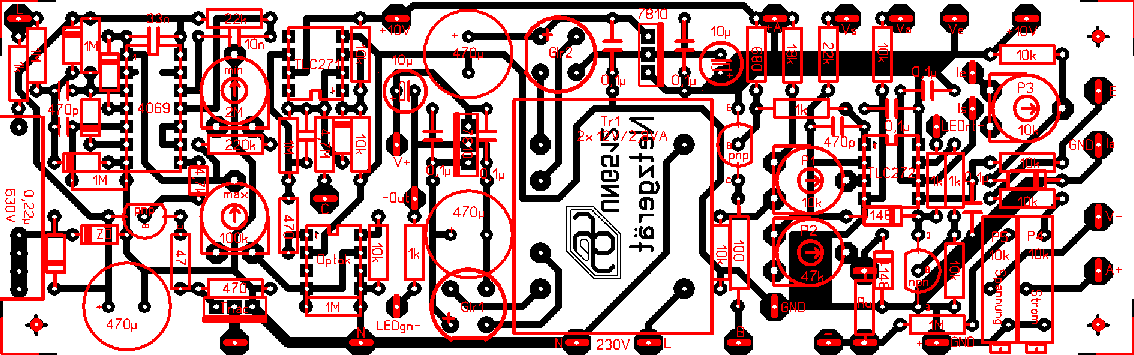

Wird der unten gezeigte Print verwendet, darf auf die Drahtbrücke
zwischen Pin 2 und Pin13 des 4069 nicht vergessen werden. Ebenso sind
die beiden Lötstifte "L" (links oben und unter dem Trafo) zu
verbinden. Das Layout kann kostenlos per mail angefordert werden. |
