UKW-Modulator

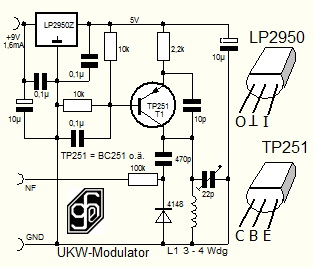

Eine sehr einfache Modulatorschaltung mit einer Reichweite von 3 - 4 Meter ohne Antenne! Da die erzeugte Frequenz betriebsspannungsabhängig ist, wurde ein Spannungsregler verwendet. Die gewünschte Sendefrequenz kann mit dem 22pF-Trimmer von 88 - 108MHz gewählt werden. Die Diode 1N4148 wirkt als Kapazitätsdiode und erzeugt durch die NF die Frequenzmodulation. Als Transistor kann jeder UKW-taugliche pnp Si-Transistor verwendet werden. Der TP251 entspricht dem BC251.
Abgleich: Der Trimmer wird auf kleinste Kapazität gestellt. Die Spule wird gedehnt oder gedrückt um eine Frequenz von 108MHz zu erreichen. Kontrolliert wird mit einem Radio, das auf 108MHz eingestellt wird.

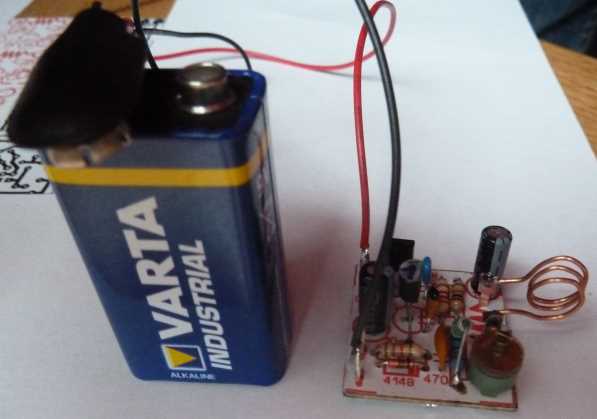

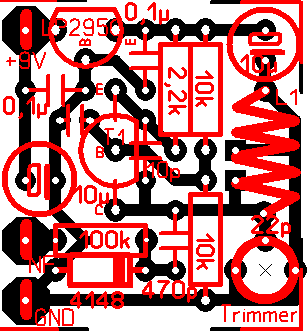

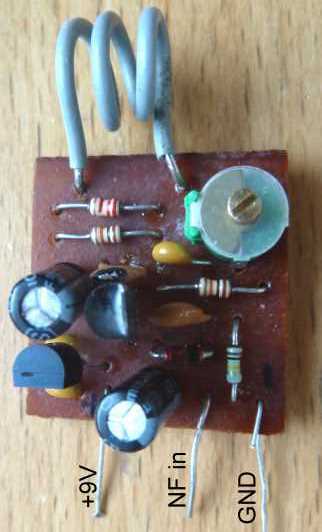

Der Print hat die Grösse von 26 x 28mm.

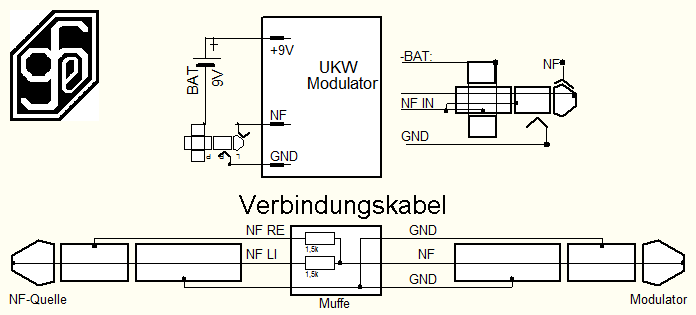

Als NF-Quelle kann der Hörerausgang von MP3-Player oder ähnliche Geräte verwendet werden. Die Modulationsstärke wird mit dem Lautstärkeregler des jeweiligen Gerätes eingestellt.

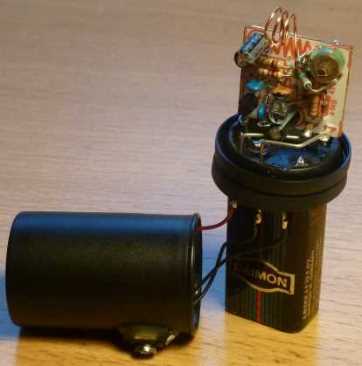

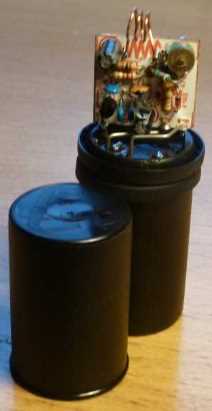

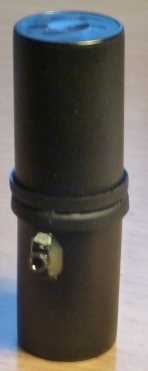

Der UKW-Modulator wurde in 2 Filmdosen untergebracht. In der unteren Dose ist Buchse für den NF-Eingang und der 9V-Block eingebaut, in der oberen Dose der Modulatorprint. Der Modulator wird eingeschaltet, sobald der NF-Stecker angesteckt wird. Das Gerät kann natürlich in jedes beliebige Kunststoffgehäuse eingebaut werden.
Frequenzstabiler Betrieb von 5 - 12V bei einem Strom von ca. 1,5mA. Einige fertig aufgebaute und abgeglichene Prints sind zum Preis von 8 Euro verfügbar.
aktualisiert am 6. 9. 2015
