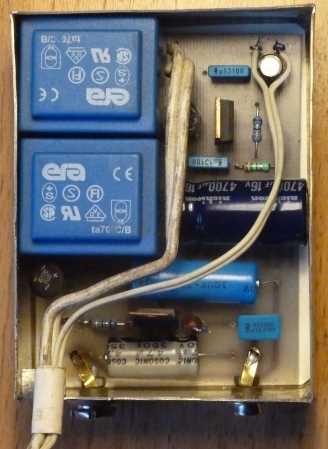

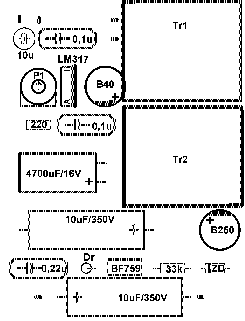

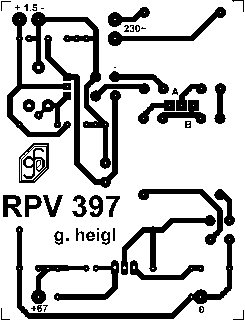

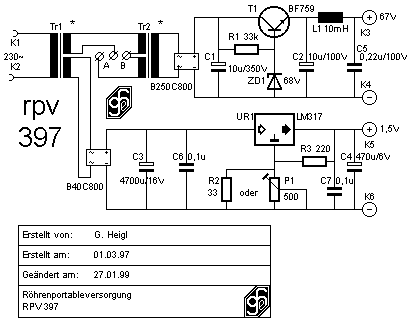

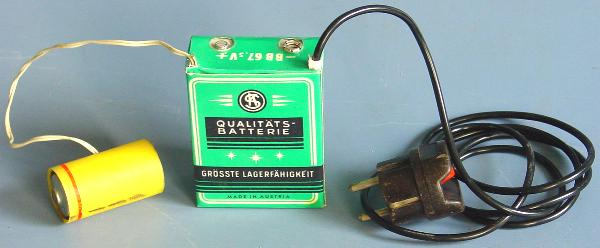

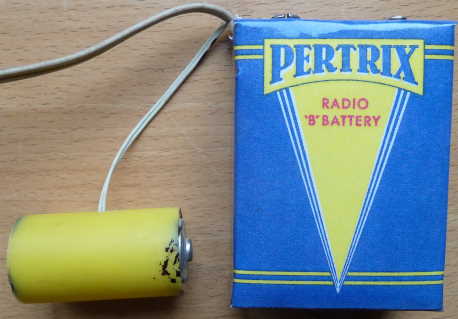

Röhrenportable-Versorgung, eingebaut in eine 67,5V Miniaturanode. Die beiden Trafos Tr1 und Tr2 sind Printtrafos für 220V/ 2 x 6V und dürfen nicht höher als 29mm sein. Die Heizspannung wird mit dem Widerstand R2 auf 1,5V festgelegt, oder mit dem Einstellpot P1 bis 4,5V regelbar. Durch die geringe Leistung sind nur kleinere Radios mit max. 4 Röhren zu betreiben. Die Heizbatterie wird durch eine Atrappe mit Anschlusskontakten ersetzt. Siehe Bild unten. Printmasse: 85 x 65mm. Brückenverbindung A für kleine Anodenleistung.

Brückenverbindung B für grössere Anodenleistung.

Statt der Zenerdiode kann auch eine geeignete Glimmlampe als Referenz verwendet werden. Schaltungen.
