Universalnetzgerät
UNG312.2

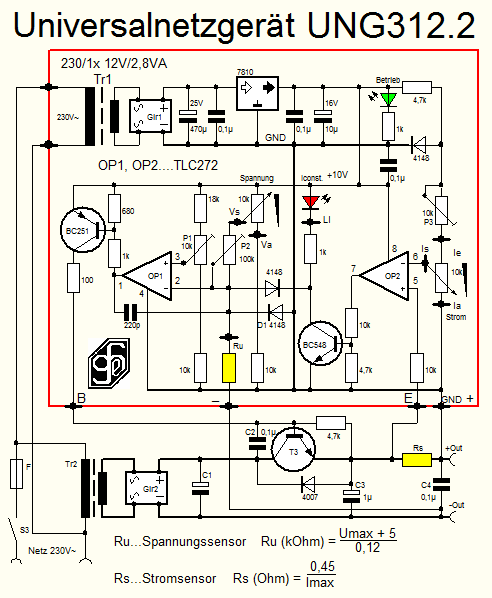

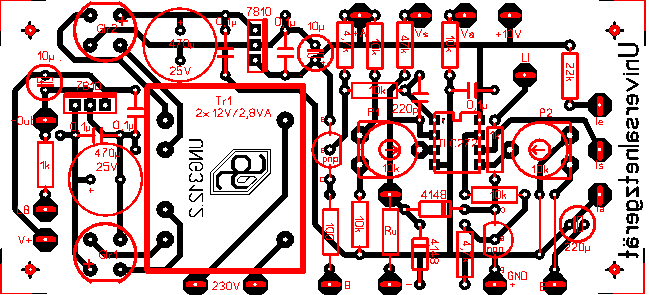

Ein relativ einfaches Netzgerät das sowohl für Niederspannungs- als auch als Hochspannungsnetzgerät verwendbar ist. Nur 2 Widerstände (Ru und Rs) sind je nach Anwendung zu berechnen. Alle Bauteile innerhalb des roten Rahmen sind am Print, mit Ausnahme der Potis für Spannung und Strom, sowie der beiden LED's für Betrieb und Strombegrenzungsanzeige (Iconst.). Mit Einstellregler P1 kann die Anfangsspannung justiert werden, entweder Null Volt oder bis ca. 20% des Endwertes. Mit P2 wird der Endbereich der Strombegrenzung festgelegt. Die Diode D1 schützt den Eingang Pin2 des OP1 vor zu hohen negativen Spannungen, sollte eine Unterbrechung zum Spannungspoti auftreten. Der pnp-Transistor BC251 liefert maximal ca. 100mA Strom zur Steuerung von T3. Sollte dies bei Hochstromanwendungen zu wenig sein, muss als T3 ein Darlington-Transistor verwendet werden.
Die Leitungen "+" und "-" müssen unmittelbar an die Ausgangsbuchsen angeschlossen werden um eine exakte Regelung zu erreichen.
Als Anzeigeinstrumente für Spannung und Strom werden die preisgünstigen (ab 6 Euro) 3½stelligen LCD-Module verwendet. Bei Ausgangsspannungen bis 100V genügt Rv mit 1M. Bei Spannungen über 100V werden 2 Widerstände 2,2M in Serie geschaltet. Die Eichung der Anzeigen erfolgt mit P3 bzw.P4. Für P3 und P4 sollten mehrgängige Cermet-Spindeltrimmer verwendet werden.
Die Bauteile Tr2, Glr3, T3 können nach Bedarf gewählt werden. Auf ausreichende Kühlung und Spannungsfestigkeit von T3 ist zu achten.

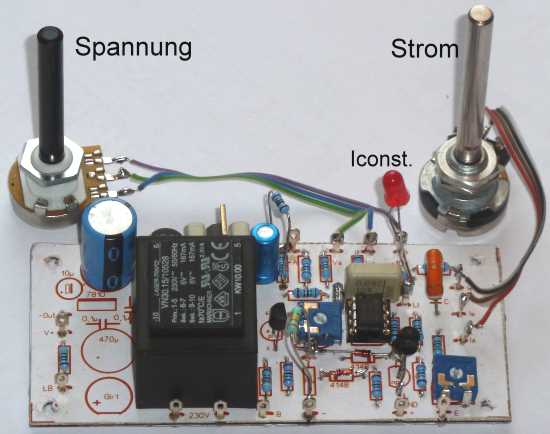

Bauteilkosten für den Steuerprint inclusive 2 Stk. LCD-Module ca. 35 Euro (Reichelt)

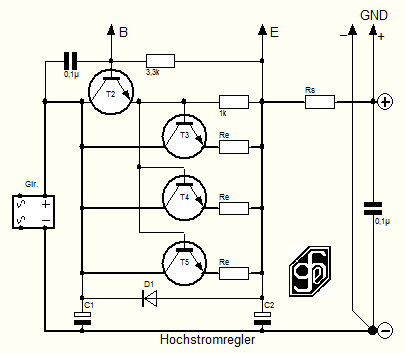

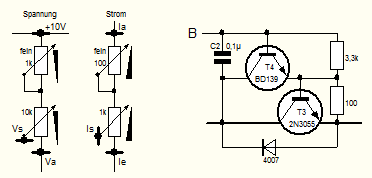

Beispiel einer Darlingtonschaltung für höhere Ausgangsströme.
