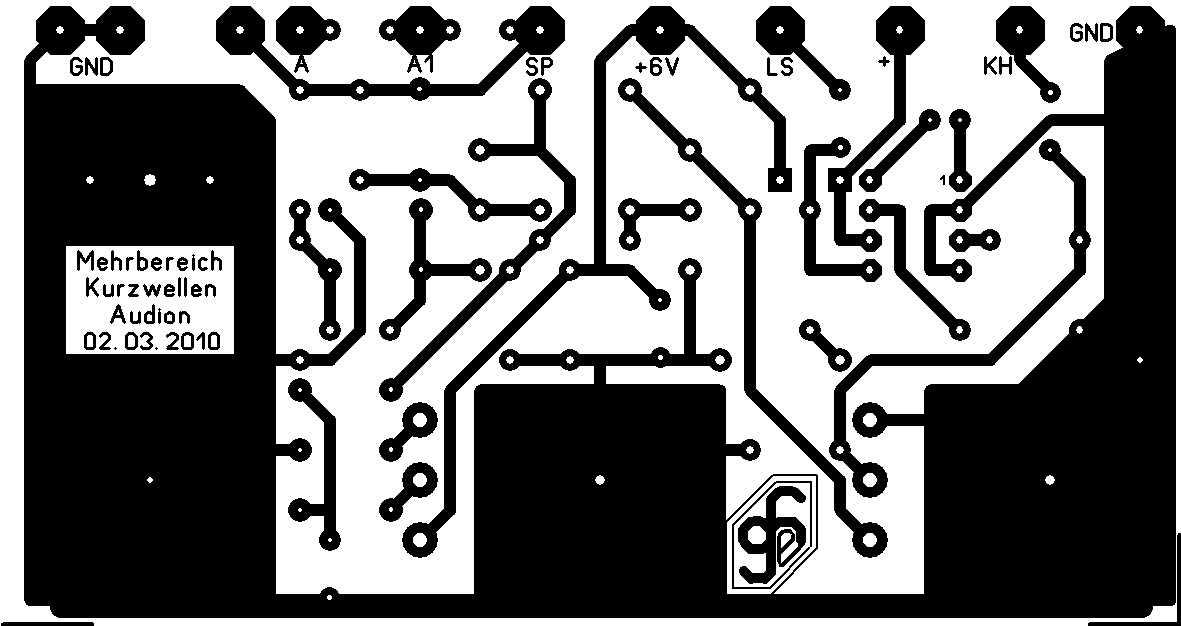

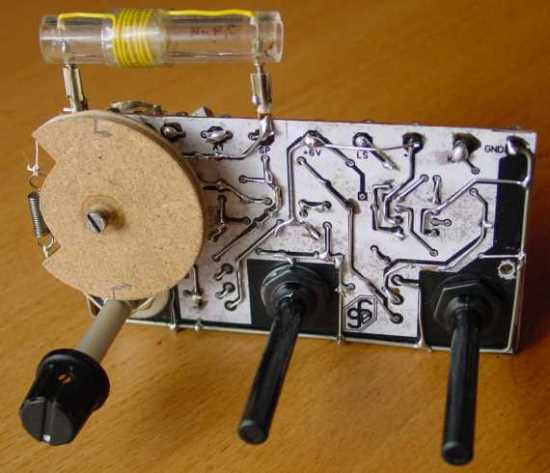

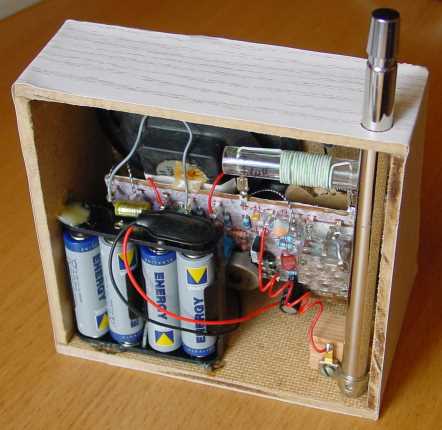

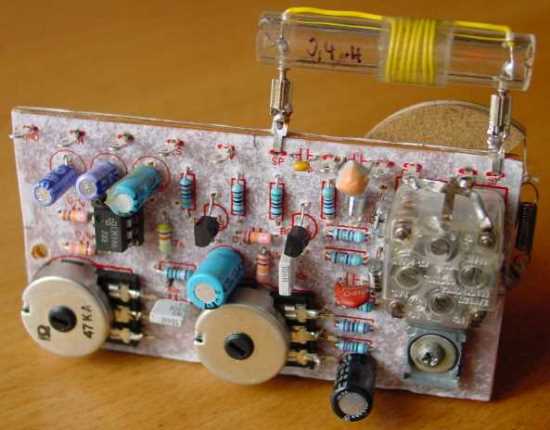

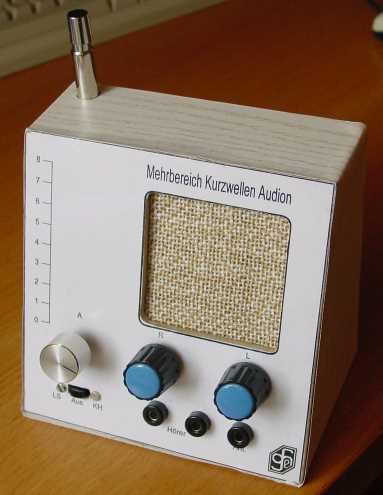

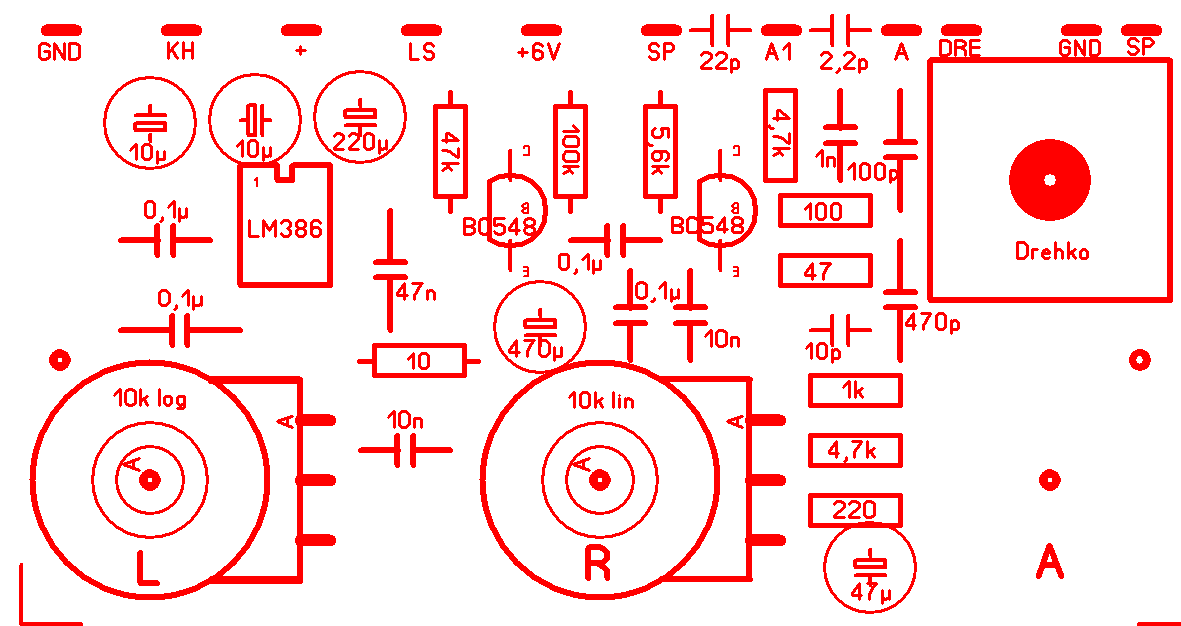

Kurzwellenaudion mit 2 Transistoren für Kopfhörerempfang und Endverstärker für Lautsprecherempfang. Mit unterschiedlichen Steckspulen können Bereiche von 3MHz bis 20MHz gewählt werden. Die eingebaute Teleskopantenne (ca. 70cm) genügt meist, eine externe Antenne kann angeschlossen werden. Das Pultgehäuse hat die Abmessungen BHT: 130x120x80mm, die Platine 100x53mm.

Mehrbereich-Kurzwellenaudion

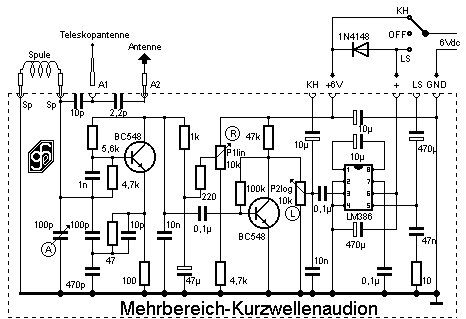

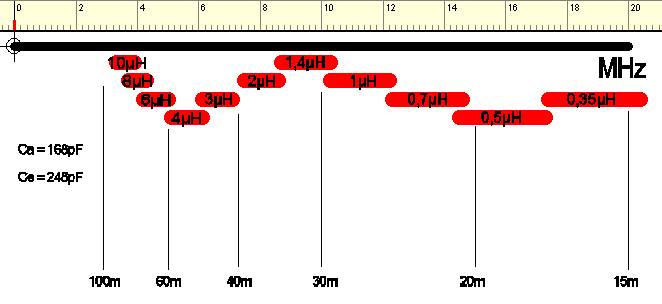

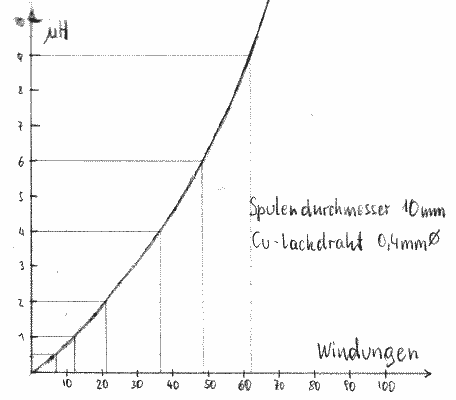

Ca ist die Anfangs- und Ce die Endkapazität des Abstimmkreises, gemessen ohne Spule. Diese Kapazität ist die Summe der Drehkokapazität + der dazu parallel geschalteten Kondensatoren in dessen Umfeld, siehe Schaltplan. Die hier eingetragenen Werte sind nur als Anhaltspunkte zu werten, weil sie vom verwendeten Drehko abhängen.
