Versorgung von Gleichstromradios.

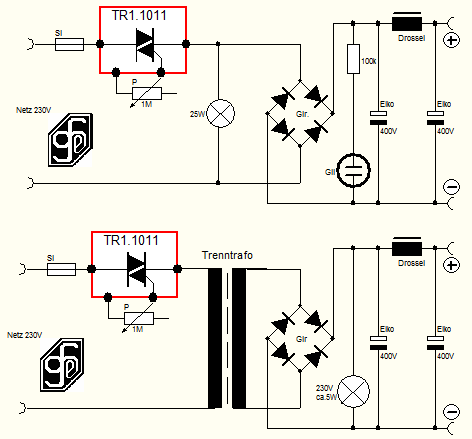

Dieser Schaltungsvorschlag ersetzt einen Regel- oder Stelltrafo. Der Ausgangsstrom ist abhängig vom verwendeten Triac und dem Trenntrafo. Wird die 1. Schaltung ohne Trenntrafo verwendet, dient die 25W-Lampe als Grundlast damit die Phasenanschnittsteuerung (Dimmer) klaglos funktioniert. Die Glimmlampe entlädt die beiden Elkos langsam (bis ca. 60V!) und dient als Warnung für hohe Spannung am Ausgang und sollte sichtbar montiert werden.
Die 2. Schaltung mit Trenntrafo ist aus Sicherheitsgünden unbedingt vorzuziehen. Hier entlädt die 5W-Lampe nach dem Gleichrichter die beiden Elkos ziemlich rasch und komplett.
Betriebsanleitung: Das Gleichstromradio am Ausgang anschliessen und einschalten, ein Voltmeter parallel schalten. Das Pot P auf Minimum stellen, ans Netz anschliessen und mit P langsam hochregeln bis die gewünschte Spannung erreicht ist.
Achtung: Der Dimmer (ohne Gleichrichter, für Wechselspannung) ist für ohmsche und induktive Lasten geeignet. Für elektronische Geräte (z.B. Wechselstromradios 110V) darf er nicht verwendet werden. Es ist ungewiss wie diese Geräte auf den Phasenanschnitt reagieren.

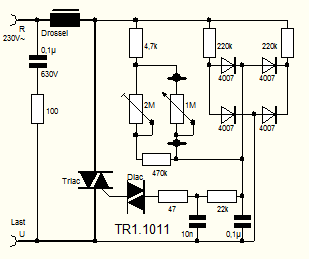

Eine erprobte hysteresefreie Phasenanschnittsteuerung. Die Drossel (ca. 50 - 100µH) und das RC-Glied verhindern Störungen im Netz. Das 2M Trimmpot erlaubt eine gewisse Anfangsspannung. Alle Widerstände sind 0,25W Typen. Der Dimmer hat einen Regelbereich von ca. 5 - 95%

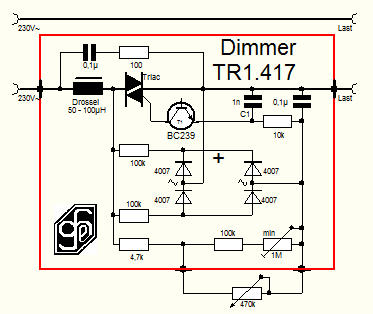

Da Diacs schwer aufzutreiben sind, können sie durch einen invers betriebenen npn-Transistor ersetzt werden. Nicht jeder Transistortyp liefert gleich gute Ergebnisse* daher muss mit C1 experimentiert werden.

*Wird an den invers betriebenen npn-Transistor eine variable Spannung angelegt, erfolgt bei ungefähr 5 bis 10V (typenabhängig) ein Durchbruch. C1 entlädt sich, der Collektor liefert einen Impuls (Höhe typenabhängig) an das Gate des Triacs. http://www.elektronik-labor.de/Notizen/NPNkipp.html
