Beispiele einer stabilen Spannungsversorgung für manuell abstimmbare UKW-Adapter.

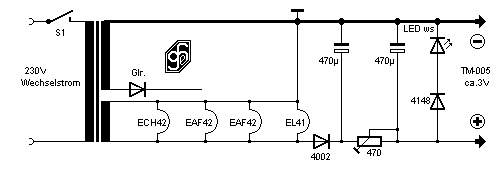

Bei Wechselstromradios wird die Spannung aus der Trafowicklung für die Röhrenheizung erzeugt. Die weisse LED sorgt für die Stabilisierung. Eine stabile Versorgungsspannung ist beim Betrieb der manuell abstimmbaren UKW-Adapter unbedingt notwendig. Die weisse LED kann auch zur Skalenbeleuchtung verwendet werden.

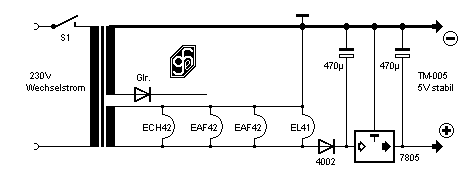

Diese Schaltung mit einem Spannungsstabilisator 7805 liefert eine vollkommen stabile Speisespannung für das Scanradio. Der 7805 kann auch bei den anderen Beispielen statt des Einstellreglers eingefügt werden. Die Diode und LED entfallen dann. Der 7805 kann mit Eingangsspannungen von 6Vacdc bis 30Vacdc betrieben werden. Bei einem Strom bis 10mA kann auf eine Kühlung verzichtet werden.

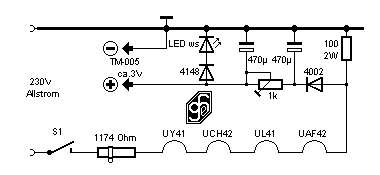

Bei Allstromradios mit Serienheizkreis wird die Leitung der letzten Röhre zur Masse aufgetrennt und ein Widerstand (bei U-Röhren 100 Ohm 2 Watt) eingefügt. Der daraus entstehende Spannungsabfall von ca. 10V wird zur Versorgung des UKW-Adapters TM-005 oder andere Typen verwendet. Die weisse LED stabilisiert die Versorgungsspannung. Ein weiterer Vorteil ist die Reduzierung der Heizspannung, die seit der Anhebung von 220V auf 230V um 10V zu hoch ist.
