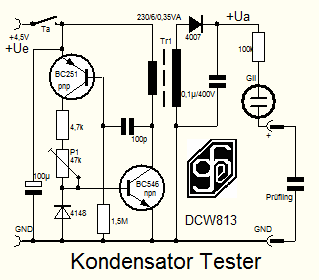

Einfacher Kondensator - Tester

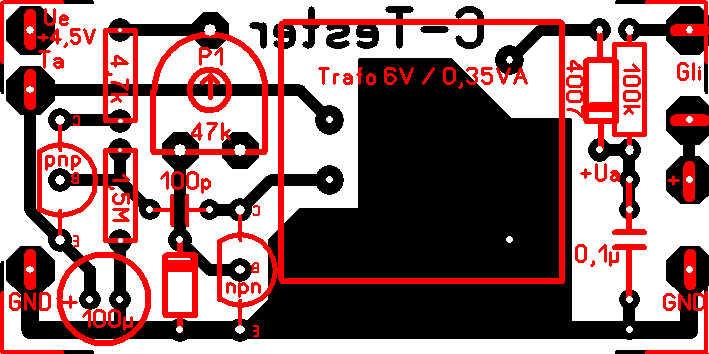

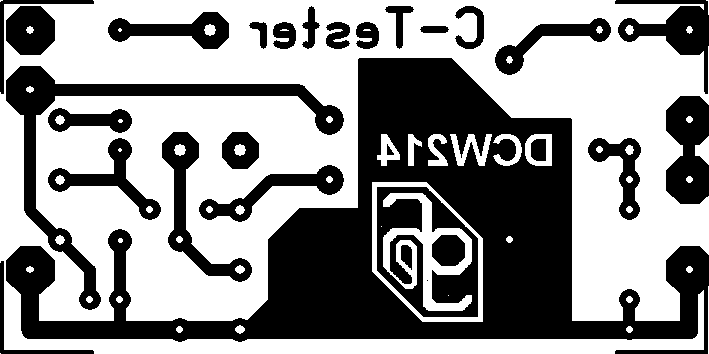

Der Print hat die Grösse 60 x 30mm. Versorgungsspannung durch drei Mignonzellen. Ein DVM (hochohmiges Digitalvoltmeter) wird am 0,1µF- Kondensator angeschlossen und mit P1auf höchste Ausgangsspannung Ua (ca. 300V) eingestellt, fertig. Die Stromaufnahme beträgt ca. 10mA. Der zu prüfende Kondensator wird an die Buchsen angeschlossen. Die Glimmlampe darf  beim Drücken des Tasters nur kurz aufleuchten (je nach Kapazität des zu prüfenden Kondensators). Die Glimmlampe muss nach dem Ladevorgang komplett verlöschen, dann ist der Kondensator in Ordnung. Achtung, der Kondensator ist nach der Prüfung mit hoher Spannung geladen und muss entladen werden!
Aktualisiert am 17.02.2014
